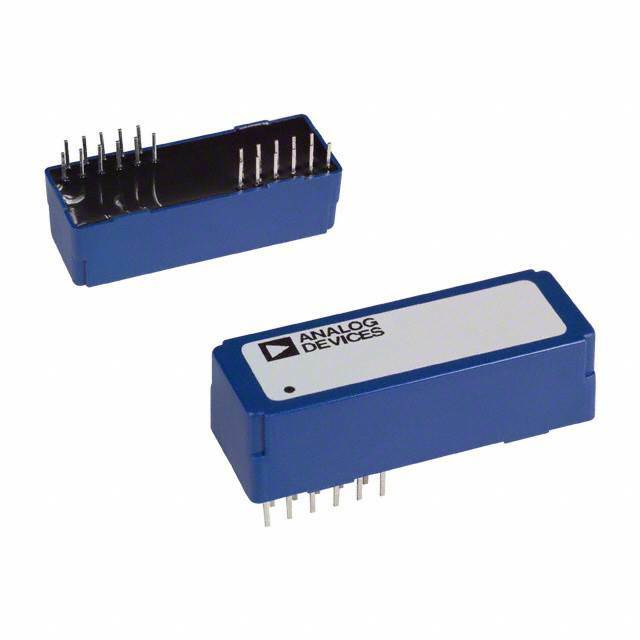

AD261BND-1 от Analog Devices

Общее описание

AD261BND-1 – это цифровой изолятор от компании Analog Devices, предназначенный для общего применения. Этот компонент обеспечивает электрическую изоляцию для цифровых сигналов, что особенно важно в условиях, требующих высокой надежности и защиты от помех. Устройство состоит из пяти каналов и имеет высокий уровень изоляции в 1500Vrms, что делает его подходящим для различных промышленных и коммерческих приложений.

Преимущества

• Высокий уровень изоляции: 1500Vrms.
• Пять каналов: Возможность передачи нескольких сигналов одновременно через один изолятор.
• Невысокая задержка распространения: Обеспечивает быстрое переключение и повышенную производительность.
• Защита от перенапряжения: Обеспечивает защиту от высоких напряжений и помех.

Недостатки

• Обозначен как устаревший: Рекомендуется уточнять наличие на складе и рассматривать аналоги для новых проектов.
• Ограниченный температурный диапазон: Рабочая температура от 0°C до 70°C может быть недостаточной для экстремальных условий.

Типовое использование

• Промышленные системы управления
• Аналого-цифровые преобразователи
• Системы передачи данных
• Коммуникационные сети

Рекомендации по применению

• Убедитесь, что окружающая температура и условия эксплуатации соответствуют рекомендуемым.
• Для оптимальной работы обеспечьте надежное заземление и защиту от перенапряжений.
• Поддерживайте допустимый уровень питания от 4.5V до 5.5V.

Основные технические характеристики

• Технология: Магнитная связь
• Тип: Общего применения
• Изолированное питание: Нет
• Число каналов: 5
• Входы - сторона 1/сторона 2: 1/4
• Тип каналов: Однонаправленный
• Напряжение изоляции: 1500Vrms
• Скорость передачи данных: До 20 Мбит/сек
• Длительность распространения задержки: 25 нс
• Напряжение питания: 4.5V ~ 5.5V
• Рабочая температура: 0°C ~ 70°C
• Монтаж: Сквозное отверстие (Through Hole)
• Корпус: 22-DIP

Возможные аналоги

• ADuM140D: Альтернативный продукт от Analog Devices с улучшенными характеристиками.
• Si8440: Аналог от Silicon Labs, обеспечивающий аналогичный уровень изоляции и функциональность.

Этот цифровой изолятор отличается высокой надежностью и удобен в использовании для широкого круга приложений. Планируя новый проект, рекомендуем рассмотреть современные аналоги для оптимизации характеристик.
