AD22100ATZ

AD22100ATZ от Analog Devices

---

Общее описание:

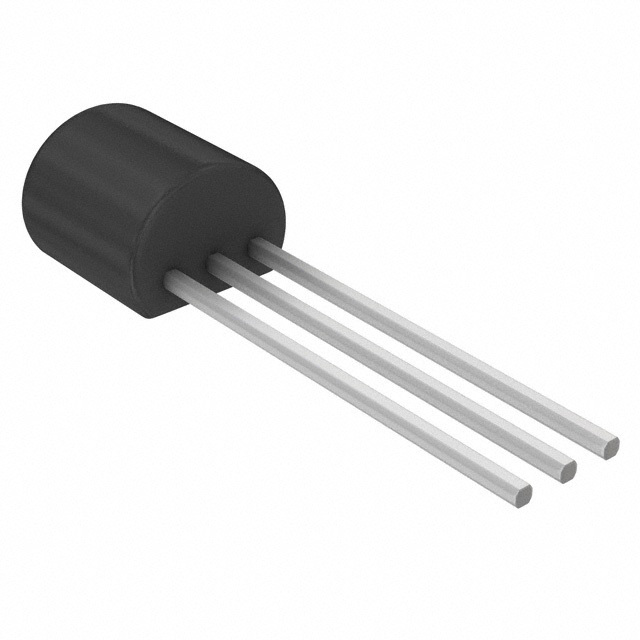

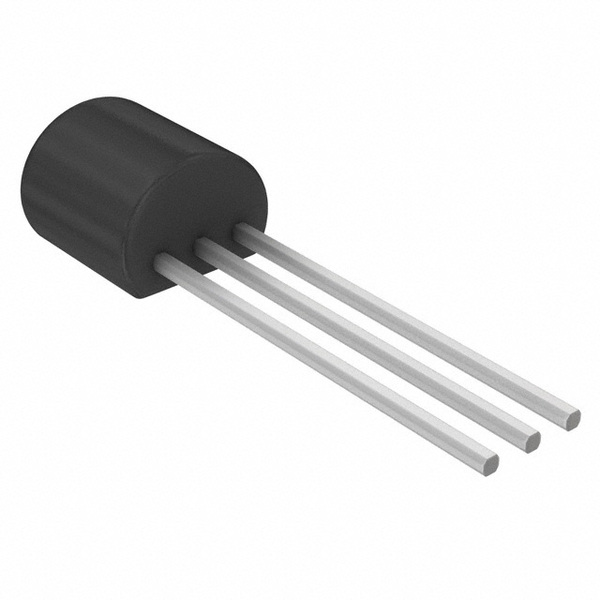

AD22100ATZ — это аналоговый температурный датчик от компании Analog Devices. Датчик предназначен для измерения локальной температуры в диапазоне от -50°C до +150°C, обеспечивая выходное напряжение, пропорциональное температуре, с разрешением 22,5 мВ/°C. Устройство выполнено в корпусе TO-92 и предназначено для сквозного монтажа.

---

Преимущества:

• Высокое разрешение: 22,5 мВ/°C предоставляет точные измерения температуры.
• Широкий температурный диапазон: от -50°C до +150°C позволяет использовать датчик в разнообразных условиях.
• Простота использования: коробка TO-92 с выводами для сквозного монтажа упрощает установку.
• Широкий диапазон питания: от 4V до 6.5V, что дает гибкость в применении.

---

Недостатки:

• Аналоговый выход может потребовать дополнительного оборудования для использования с цифровыми системами.
• Датчик не имеет встроенной цифровой обработки, что может потребовать дополнительных компонентов для более сложных приложений.

---

Типовое использование:

• Системы контроля температуры в домашних и промышленных условиях.
• Медицинские устройства, требующие мониторинга температур.
• Научные и лабораторные исследования, где необходим точный контроль над температурным режимом.
• Автомобильные системы контроля температуры.

---

Рекомендации по применению:

• Для получения наиболее точных результатов, убедитесь, что датчик находится в прямом контакте с измеряемым объектом.
• Разграничение источников электромагнитных помех от устройства обеспечит стабильную работу датчика.
• Для работы в экстремальных условиях рекомендуется использовать соответствующие средства для защиты корпуса.

---

Основные технические характеристики:

• Тип датчика: Аналоговый локальный
• Диапазон измеряемой температуры: -50°C до +150°C
• Тип вывода: Аналоговое напряжение
• Питание: 4V ~ 6.5V
• Разрешение: 22.5 мВ/°C
• Точность (при 25°C): ±2°C
• Точность (при -40°C): ±3.7°C
• Тип корпуса: TO-92-3
• Метод монтажа: Сквозной монтаж (Through Hole)

---

Возможные аналоги:

• LM35 от Texas Instruments
• TMP36 от Analog Devices
• MCP9700 от Microchip Technology

---

AD22100ATZ является надежным и точным температурным датчиком, подходящим для широкого спектра применения, обеспечивая базовые возможности измерения температуры в компактном корпусе.
