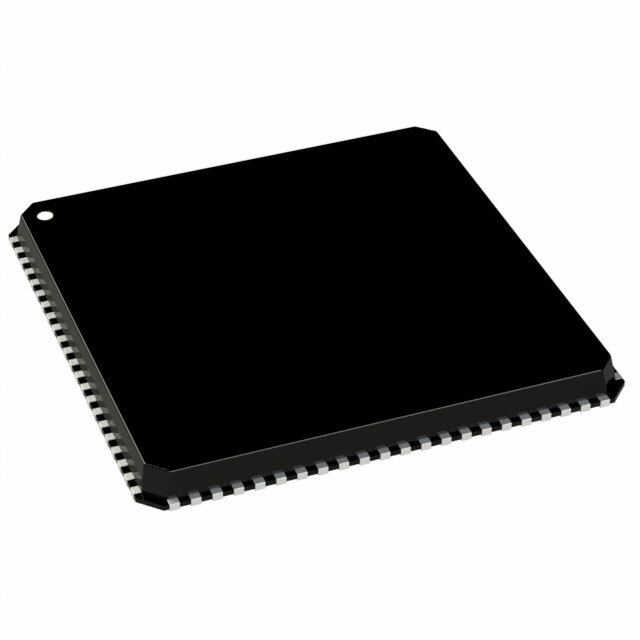

AD21489WBCPZ402

AD21489WBCPZ402 от Analog Devices

Общее описание: Микросхема AD21489WBCPZ402 от компании Analog Devices представляет собой высокопроизводительный цифровой сигнальный процессор (DSP) семейства SHARC®. Этот DSP предназначен для обработки сложных цифровых сигналов в реальном времени с использованием плавающей запятой, что делает его подходящим для работы в аудиосистемах высокого качества, промышленной автоматизации и других приложениях, требующих высокой точности вычислений.

Преимущества:

• Высокопроизводительный процессор: Рабочая частота процессора достигает 400 МГц.
• Большой объем встроенной памяти: 5 Мб встроенной оперативной памяти для сложных вычислительных задач.
• Широкий диапазон рабочих температур: Поддерживает температурный диапазон от -40°C до 125°C, что позволяет использовать устройство в различных условиях.
• Многофункциональные интерфейсы: Интерфейсы включают EBI/EMI, DAI, I2C, SPI, SPORT и UART/USART для гибкости соединения с другими устройствами и компонентами.

Недостатки:

• Сложность проектирования схем: Сложное техническое устройство требует высоких навыков проектирования и программирования.
• Увеличенные энергопотребление: Работает с повышенным энергопотреблением в сложных задачах, что может потребовать дополнительного охлаждения.

Типовое использование:

• Аудиосистемы: Обработка цифровых аудио сигналов в устройствах для воспроизведения и записи аудио.
• Промышленная автоматизация: Управление и мониторинг промышленных процессов.
• Военная техника: Применение в системах управления и обработки сигналов.
• Медицинские приборы: Применение в высокоточных медицинских системах и устройствах диагностики.

Рекомендации по применению:

• Обеспечивайте адекватное охлаждение устройства при эксплуатации на предельных скоростях.
• Используйте симуляционные инструменты для оценки производительности и энергопотребления во время проектирования.
• Проводите тщательное тестирование всех интерфейсов для обеспечения совместимости с другими компонентами системы.

Основные технические характеристики:

• Тип: Процессор с плавающей точкой
• Интерфейсы: EBI/EMI, DAI, I2C, SPI, SPORT, UART/USART
• Частота тактового сигнала: 400 МГц
• Неэнергонезависимая память: Внешняя
• Оперативная память: 5 Мб
• Напряжение на выводах I/O: 3,3 В
• Напряжение ядра: 1,1 В
• Рабочая температура: -40°C ~ 125°C (TJ)
• Класс: Автомобильный
• Монтаж: Поверхностный
• Корпус/размер: 88-VFQFN Exposed Pad, CSP
• Поставщик корпуса для устройства: 88-LFCSP-VQ (12x12 мм)

Возможные аналоги:

• ADSP-21488 от Analog Devices для тех, кто ищет схожие характеристики при меньшем объеме памяти.
• TMS320C6713B от Texas Instruments для других потребностей в обработке сигналов с плавающей точкой.

Указав такую подробную информацию, вы сможете сделать выбор наиболее подходящих компонентов для своих разработок.
