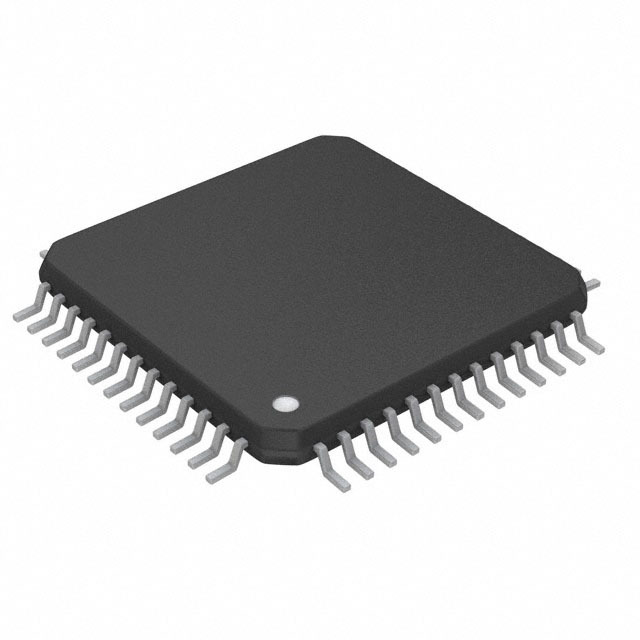

AD1839AS-REEL

Описание AD1839AS-REEL от Analog Devices

Название: AD1839AS-REEL
Производитель: Analog Devices

Общее описание

AD1839AS-REEL — это высококачественный аудио кодек (кодер/декодер), который включает в себя два 24-битных аналого-цифровых преобразователя (ADC) и шесть 24-битных цифро-аналоговых преобразователей (DAC). Он используется для обработки аудио сигналов с высокой точностью и минимальными потерями. Данный компонент идеально подходит для высококачественных аудиоприложений, таких как профессиональные аудио системы, аудиоинтерфейсы и потребительские аудиоустройства.

Преимущества

• Высокоточное преобразование: 24-битные ADC и DAC позволяют обрабатывать аудиосигналы с высокой точностью.
• Высокое соотношение сигнал/шум: AD1839AS-REEL обеспечивает отличное качество звука благодаря соотношению сигнал/шум (SNR) в 105 дБ для ADC и 108 дБ для DAC.
• Мультиканальность: Поддержка двух ADC и шести DAC каналов позволяет обрабатывать несколько аудиосигналов одновременно.
• Широкий диапазон питающих напряжений: Компонент поддерживает аналоговое питание в пределах 4.5В – 5.5В и цифровое питание 4.5В – 5.5В.

Недостатки

• Устаревшая модель: AD1839AS-REEL в настоящее время имеет статус устаревшего компонента (Obsolete), что может затруднить его приобретение.
• Наличие только в поверхностном монтаже: Поставляется в корпусе 52-MQFP, что требует оборудования для поверхностного монтажа.

Типовое использование

• Профессиональные аудиосистемы
• Аудиоинтерфейсы и аудиоустройства для домашнего кинотеатра
• Усилители и приёмники высококачественного звука
• Музыкальные инструменты и устройства для студийной записи

Рекомендации по применению

• Убедитесь, что используемое оборудование поддерживает поверхностное крепление компонента.
• Внимательно следите за питанием, чтобы напряжение питания соответствовало рекомендуемым 4.5В – 5.5В.
• Осуществляйте регулярные проверки качества сигнала, чтобы исключить влияние шумов и искажений.

Основные технические характеристики

• Разрешение: 24-битное
• Количество ADC/DAC: 2 / 6
• Соотношение сигнал/шум для ADC: 105 дБ (тип.)
• Соотношение сигнал/шум для DAC: 108 дБ (тип.)
• Динамический диапазон для ADC: 105 дБ (тип.)
• Динамический диапазон для DAC: 108 дБ (тип.)
• Питание (аналоговое): 4.5В – 5.5В
• Питание (цифровое): 4.5В – 5.5В
• Рабочая температура: -40°C ~ 85°C
• Монтаж: Поверхностный
• Корпус: 52-MQFP (10x10 мм)

Возможные аналоги

• AD1838 от Analog Devices
• CS4272 от Cirrus Logic
• PCM3060 от Texas Instruments

Используя AD1839AS-REEL, вы получите профессиональное качество звука и высокоэффективное аудиопреобразование для ваших высококачественных аудиосистем.
