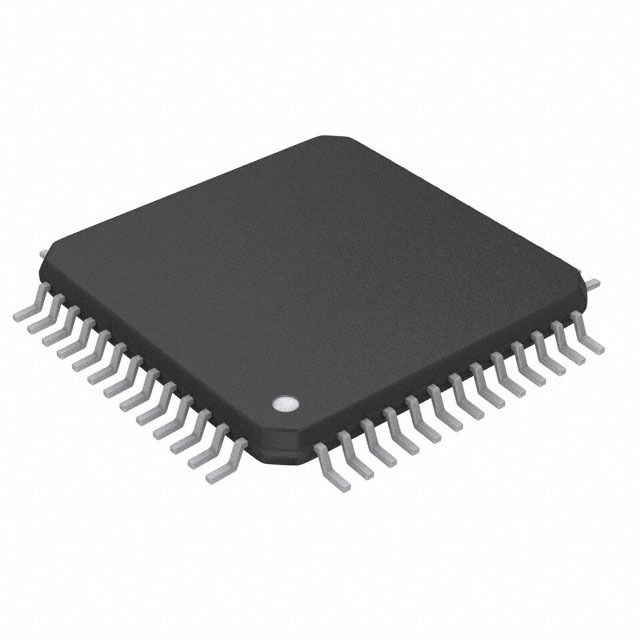

AD1837AAS от Analog Devices

Общее описание

AD1837AAS от компании Analog Devices - это высокопроизводительный мультиканальный аудио кодек, который включает в себя два аналого-цифровых (ADC) и восемь цифро-аналоговых (DAC) преобразователей. Этот чип предназначен для профессиональных аудио и мультимедийных приложений, обеспечивая преобразование высококачественного звука с низким уровнем шума и искажений.

Преимущества

• Высокое разрешение: AD1837AAS обеспечивает 24-битное разрешение для высокоточного аудио преобразования.
• Высокое соотношение сигнал/шум (SNR): 105 дБ для ADC и 108 дБ для DAC, что позволяет обеспечивать чистый и качественный звук.
• Поддержка широкого диапазона напряжений питания: Аналоговое питание от 4.5В до 5.5В и цифровое питание от 4.5В до 5.5В, что делает его гибким для использования в различных системах.

Недостатки

• Устаревшая модель: Статус компонента относится к устаревшим (Obsolete), что может усложнить его приобретение и поддержку в будущем.
• Повышенные требования к проектированию: Необходим тщательный дизайн печатной платы для минимизации шумов и помех.

Типовое использование

• Профессиональные аудиосистемы
• Мультимедийные устройства
• Домашние кинотеатры
• Музыкальное оборудование

Рекомендации по применению

При проектировании с использованием AD1837AAS рекомендуется:

• Обеспечить качественное разведение сигналов на печатной плате для минимизации помех и шумов.
• Использовать стабилизированные источники питания для аналоговой и цифровой частей для обеспечения стабильной работы.
• Уделять внимание тепловыделению и охлаждению компонента, учитывая его тепловые характеристики.

Основные технические характеристики

• Разрешение: 24 бит
• Количество ADC / DAC: 2 / 8
• Sigma Delta: Да
• Соотношение сигнал/шум (SNR) — ADC/DAC: 105 дБ / 108 дБ
• Динамический диапазон — ADC/DAC: 105 дБ / 108 дБ
• Напряжение питания (аналоговое): 4.5В ~ 5.5В
• Напряжение питания (цифровое): 4.5В ~ 5.5В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMT)
• Корпус / Издельний корпус поставщика: 52-QFP / 52-MQFP (10x10 мм)

Возможные аналоги

• PCM4104 от Texas Instruments
• AK4524 от Asahi Kasei Microdevices (AKM)
• WM8741 от Cirrus Logic

С такими характеристиками и возможностями, AD1837AAS является отличным выбором для приложений, требующих высококачественного аудио преобразования.
