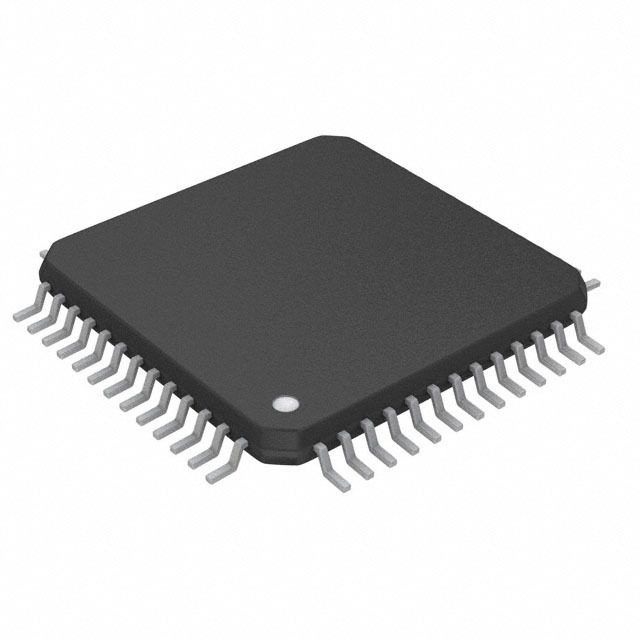

AD1836ACSZ

AD1836ACSZ от Analog Devices

Общее описание

AD1836ACSZ - это высокопроизводительный аудио кодек от компании Analog Devices, обеспечивающий многоканальное преобразование аналоговых сигналов в цифровые и обратно с высоким разрешением. Устройство включает в себя 4 аналогово-цифровых преобразователя (АЦП) и 6 цифро-аналоговых преобразователей (ЦАП), что делает его идеальным для приложений, требующих высококачественной аудиоформатирования.

Преимущества

• Высокое разрешение: Поддержка 24-битного разрешения обеспечивает исключительное качество звука.
• Многоканальные преобразователи: Возможность одновременной работы с 4 АЦП и 6 ЦАП.
• Высокое соотношение сигнал/шум (SNR): SNR достигает 105 дБ для АЦП и 108 дБ для ЦАП, что гарантирует минимальные шумы и искажения.
• Поддержка стандартов сигма-дельта модуляции: Высокоточные сигма-дельта модуляторы обеспечивают превосходное подавление шумов.

Недостатки

• Сложность во внедрении: Высокий уровень интеграции может потребовать профессиональных знаний и навыков для правильной реализации в схемотехнике.
• Энергопотребление: Устройство требует внимательного управления энергопотреблением, особенно в мобильных и автономных устройствах.

Типовое использование

• Высококачественные аудиосистемы
• Многоканальные микшерные пульты
• Аудиоинтерфейсы
• Профессиональные музыкальные устройства

Рекомендации по применению

• Внимательно следите за требованиями к питанию устройства, обеспечивая стабильное напряжение 4.75V ~ 5.25V как для аналоговой, так и для цифровой частей.
• Оптимизируйте разводку печатных плат для минимизации помех и обеспечения наилучших характеристик устройства.

Основные технические характеристики

• Интерфейс данных: Серийный
• Разрешение: 24 бит
• Количество АЦП/ЦАП: 4 / 6
• Используемая топология: Сигма-дельта
• Отношение сигнал/шум (SNR) для АЦП/ЦАП: 105 дБ / 108 дБ
• Диапазон рабочих температур: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 52-QFP (10x10 мм)

Возможные аналоги

• AD1938 от Analog Devices
• AK4626 от Asahi Kasei Microdevices (AKM)
• CS42448 от Cirrus Logic

AD1836ACSZ от Analog Devices является мощным и многофункциональным аудио кодеком, идеально подходящим для применения в профессиональных и потребительских аудиосистемах.
