AD1836ACS

AD1836ACS от Analog Devices

Общее описание

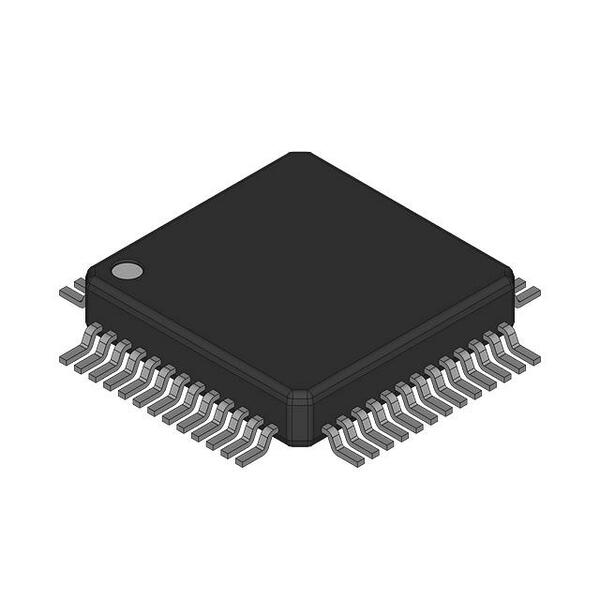

AD1836ACS от компании Analog Devices - это многоканальный высококачественный аудиокодек, предназначенный для работы с частотой дискретизации 96 кГц. Чип обеспечивает стерео интерфейс с 24-битной точностью и поддерживает различные форматы связи, такие как DSP, I2S, Serial и SPI. Устройство выполнено в корпусе 52-MQFP (10x10).

Преимущества

1. Высокое качество звука: Поддержка 24-битной точности и частоты дискретизации до 96 кГц обеспечивает превосходное качество аудиосигнала.
2. Многоканальность: Возможность работы с двумя АЦП и тремя ЦАП обеспечивает гибкость в аудиоприложениях.
3. Разнообразие интерфейсов: Поддержка DSP, I2S, Serial и SPI делает чип универсальным для различных аудиоустройств и систем.
4. Рассчитан на широкий диапазон температур: Устройство стабильно работает в температурном диапазоне от -40°C до 85°C.

Недостатки

1. Сложность интеграции: Ввиду его многофункциональности, может потребоваться значительное время на настройку и интеграцию в систему.
2. Размер корпуса: Корпус 52-MQFP (10x10) может быть неудобен для небольших устройств.

Типовое использование

• Профессиональное аудиооборудование
• Высококачественные аудиосистемы
• Домашние кинотеатры
• Аудиоинтерфейсы для компьютеров и мобильных устройств

Рекомендации по применению

• Следует обеспечить стабильное питание в диапазоне 4.75V ~ 5.25V как для аналоговых, так и для цифровых частей устройства.
• При разработке печатной платы следует предусмотреть меры по минимизации шума для сохранения качества звука.
• Использование фильтров для устранения высокочастотных помех поможет улучшить производительность.

Основные технические характеристики

• Тип счетчика: Стерео аудио интерфейс
• Разрешение (бит): 16 b, 18 b, 20 b, 24 b
• Количество АЦП / ЦАП: 2 / 3
• Соотношение сигнал/шум, АЦП / ЦАП (дБ) (типичное): 105 / 108
• Динамический диапазон, АЦП / ЦАП (дБ) (типичное): 105 / 108
• Напряжение питания, аналоговая часть: 4.75V ~ 5.25V
• Напряжение питания, цифровая часть: 4.75V ~ 5.25V
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж
• Корпус / пакет: 52-QFP
• Устройство поставки от производителя: 52-MQFP (10x10)

Возможные аналоги

• ADAU1701 от Analog Devices: DSP с интегрированными АЦП и ЦАП, поддерживающий аудиосистемы.
• TLV320AIC23B от Texas Instruments: Стерео-кодек с интегрированным интерфейсом USB.
• WM8731 от Cirrus Logic: Высокопроизводительный стерео аудио-кодек.
