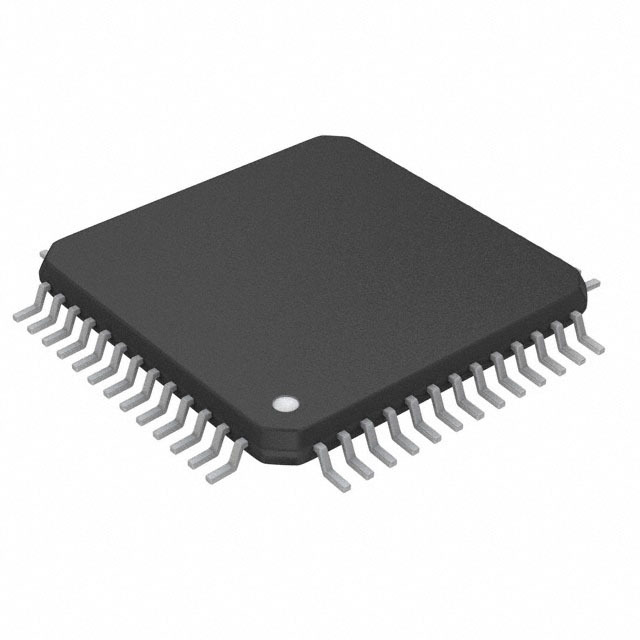

AD1836AASZRL

AD1836AASZRL от Analog Devices

Общее описание

AD1836AASZRL – это высокопроизводительный шестиканальный аудиокодек от Analog Devices. Он предназначен для различных аудиоприложений, включая домашние кинотеатры, профессиональную аудиотехнику и высококачественные аудиоприемники. Это устройство обеспечивает преобразование аналогового сигнала в цифровой (ADC) и цифрового в аналоговый (DAC) с высоким качеством и минимальными искажениями.

Основные преимущества

• Высокое качество звука: 24-битные преобразователи обеспечивают отличное качество звука и низкий уровень шума.
• Многоканальная поддержка: Устройство поддерживает до 6 каналов на выходе и 4 канала на входе.
• Большой динамический диапазон: 108 дБ для цифро-аналоговых преобразователей и 105 дБ для аналогово-цифровых.
• Широкий диапазон питающего напряжения: Вариативность рабочих напряжений делает устройство совместимым с различными системами.

Недостатки

• Комплексность интеграции: Требуется опыт в разработке аудиосистем для полноценной интеграции.
• Требуется грамотная разводка: Для минимизации влияния на качество звука требуется правильное выполнение разводки схемы.

Типовое использование

• Домашние кинотеатры
• Профессиональные аудиосистемы
• Высококачественные аудиоприемники и усилители
• Аудиоинтерфейсы и мультимедийные системы

Рекомендации по применению

• Термическое управление: Следует обеспечить надлежащее отведение тепла для поддержания стабильной работы.
• Экранирование и заземление: Для уменьшения помех и достижения высокого качества звука рекомендуется использовать стабильное заземление и экранирование.

Основные технические характеристики

• Разрядность: 24 бита
• Число ADC / DAC каналов: 4 / 6
• Соотношение сигнал/шум (SNR), ADC/DAC: 105 дБ / 108 дБ
• Динамический диапазон, ADC/DAC: 105 дБ / 108 дБ
• Питание - Аналоговое: 4.75В ~ 5.25В
• Питание - Цифровое: 4.75В ~ 5.25В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж
• Корпус / Пакет: 52-QFP (10x10)

Возможные аналоги

• CS4272 от Cirrus Logic: Двухканальный CODEC с похожими характеристиками, но меньшим числом каналов.
• PCM1792A от Texas Instruments: Одноканальный высокопроизводительный DAC, подходящий для высококачественных аудиоприложений.

AD1836AASZRL – это отличный выбор для создания систем с высоким качеством звука и многоканальной поддержкой.
