AD1674BD

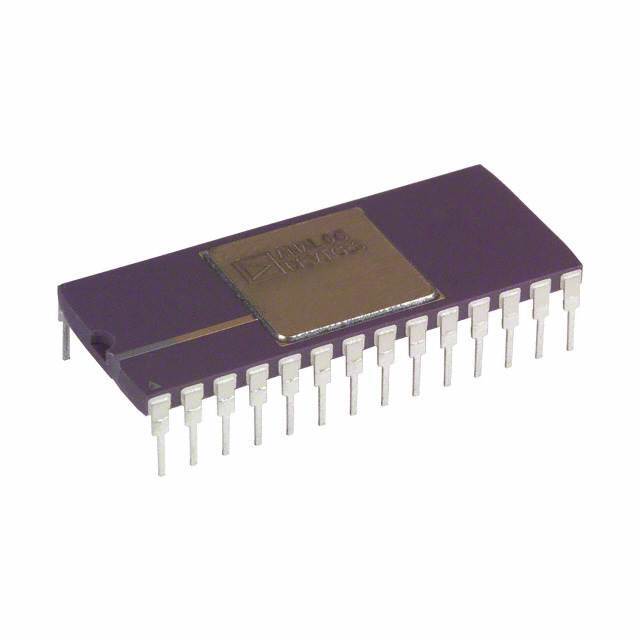

AD1674BD от Analog Devices

Общее описание: AD1674BD - это 12-битный аналого-цифровой преобразователь (ADC) с архитектурой последовательного приближения (SAR), выпускаемый компанией Analog Devices. Он предназначен для высокоточных приложений и предоставляет одноканальный входной сигнал с высокой скоростью преобразования до 100k выборок в секунду.

Преимущества:

• Высокая точность преобразования благодаря 12-битной разрядности.
• Высокая скорость выборки до 100k выборок в секунду.
• Широкий диапазон рабочих температур от -40°C до 85°C.
• Возможность использования как с внешним, так и с внутренним опорным напряжением.
• Компактный корпус для монтажа в печатные платы (28-CDIP).

Недостатки:

• Требование многопитательного напряжения, что усложняет источник электропитания.
• Черезкорпусное исполнение требует больше пространства на плате по сравнению с поверхностным монтажом.

Типовое использование:

• Системы сбора данных.
• Высокоточные измерительные приборы.
• Медицинские устройства.
• Промышленные автоматизированные системы управления.
• Оборудование для телекоммуникаций.

Рекомендации по применению:

• Используйте стабилизированные и фильтрованные источники питания для минимизации шумов.
• Правильное согласование импеданса на входе для улучшения точности преобразования.
• Организуйте правильное заземление (GND) для предотвращения помех и шумов.

Основные технические характеристики:

• Разрядность: 12 бит.
• Скорость выборки: 100k выборок/сек.
• Количество входов: 1.
• Тип входа: Однополюсный (Single Ended).
• Интерфейс данных: Параллельный.
• Конфигурация: S/H-ADC.
• Диапазон питаний (аналоговый): ±11.4V ~ 16.5V.
• Диапазон питаний (цифровой): 5V.
• Температура работы: -40°C ~ 85°C.
• Корпус/Размер: 28-CDIP (0.600", 15.24mm).
• Тип монтажа: Для установки в отверстие (черезкорпусной монтаж).

Возможные аналоги:

• AD574A - аналогичная модель с ухудшенными или улучшенными характеристиками на выбор.
• AD676 - альтернатива с более высокой точностью (до 16 бит).

Использование AD1674BD позволяет создавать надежные и высокоточные измерительные системы, что делает этот компонент отличным выбором для широкого спектра задач в области электроники.
