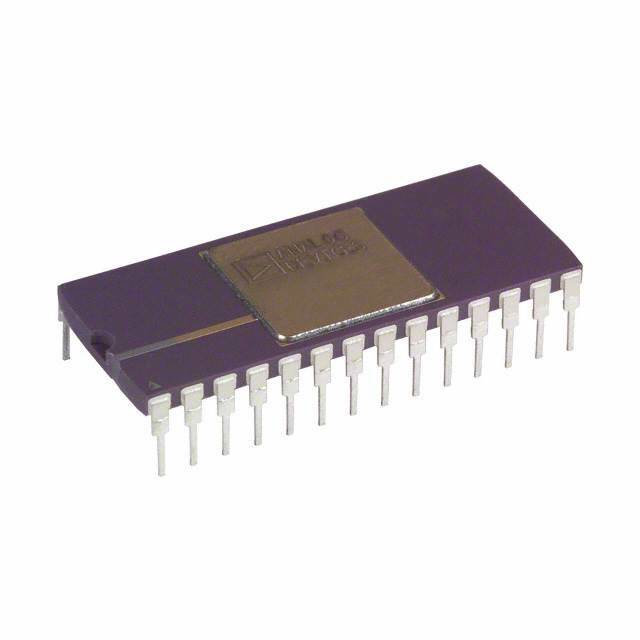

AD1674AD от Analog Devices

Общее описание: AD1674AD — это 12-битный аналогово-цифровой преобразователь (АЦП) фирмы Analog Devices, выполненный по архитектуре SAR с использованием одношпального аналого-цифрового высокого углового преобразователя и стандартной входной конфигурацией. Устройство поставляется в полупрозрачном диэлектрическом корпусе с 28 выводами (28-CDIP), что обеспечивает возможностям эксплуатацию в температурном диапазоне от -40°C до +85°C.

Преимущества:

• Высокая точность преобразования за счет 12-битной разрядности.
• Быстрый темп преобразования до 100 тыс. выборок в секунду, что делает его подходящим для динамических приложений.
• Возможность выбора внутреннего и внешнего опорного напряжения для большей гибкости.
• Низкое энергопотребление, что обеспечивает эффективную работу в составе различных систем.

Недостатки:

• Небольшое количество входных каналов (только один), что может ограничивать использование в многоканальных системах.
• Параллельный интерфейс данных не всегда подходит для современных приложений, где предпочитается использование последовательных интерфейсов, например SPI или I2C.

Типовое использование:

• Промышленные измерительные системы
• Системы управления качеством и автоматизация
• Звуковое оборудование и аудиоподсистемы
• Медицинское оборудование
• Прецизионные измерительные устройства

Рекомендации по применению:

• Обеспечьте соблюдение диапазона рабочих напряжений питания для аналоговой и цифровой частей (±11.4В ~ 16.5В для аналоговой и 5В для цифровой части).
• Используйте внешнее опорное напряжение для повышения точности измерений в критически важных приложениях.
• Обеспечьте стабилизированные условия температуры и электрической нагрузки для обеспечения наибольшей точности преобразования.

Основные технические характеристики:

• Разрядность: 12 бит
• Темп выборок: до 100k выборок в секунду
• Количество входов: 1
• Тип входа: однополюсный
• Интерфейс данных: параллельный
• Конфигурация: S/H-ADC (Санамбич Холд – АЦП единицу на единицу)
• Опорное напряжение: внешнее или внутреннее
• Напряжение питания, аналоговое: ±11.4В ~ 16.5В
• Напряжение питания, цифровое: 5В
• Корпус: 28-CDIP (0.600", 15.24мм)
• Диапазон рабочих температур: -40°C ~ 85°C
• Тип монтажа: Сквозное отверстие (Through Hole)

Возможные аналоги:

• AD574A
• AD578
• LTC1278
• MAX191

Используя данное описание, вы сможете понять основные преимущества и недостатки AD1674AD, а также рекомендации по его эффективному применению в ваших проектах.
