AC164121 от Microchip

Общее описание

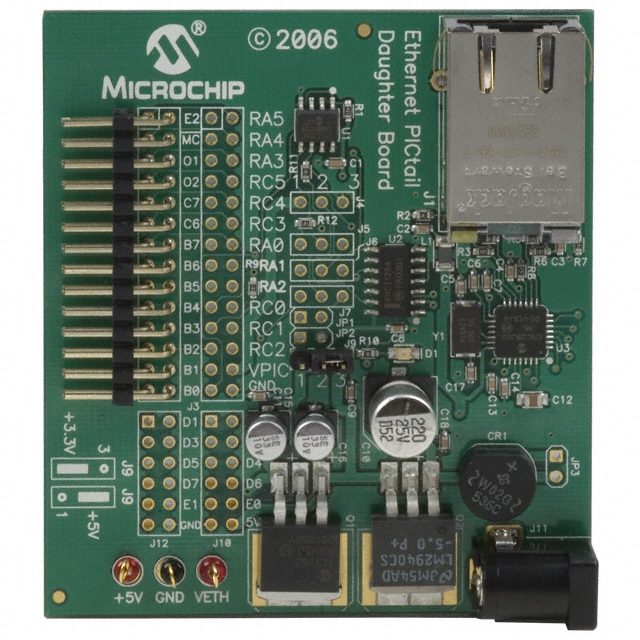

AC164121 — это дочерняя плата PICtail™ Ethernet от Microchip. Она предназначена для оценки и разработки приложений, использующих Ethernet интерфейс с микроконтроллерами Microchip. Плата оснащена контроллером Ethernet ENC28J60 и предоставляет удобные инструменты для быстрого создания прототипов и отладки Ethernet-приложений.

Преимущества

• Удобство использования: Плата проста в подключении и использовании с микроконтроллерами Microchip.
• Совместимость: Поддержка множества 8-битных микроконтроллеров серии PIC®.
• Полная интеграция: Включает все необходимые компоненты для настройки Ethernet-соединения.
• Поддержка PoE: Возможность питания платы через Power over Ethernet (PoE).

Недостатки

• Ограниченная мощность: Подходит для базовых приложений, может не подойти для высокопроизводительных решений.
• Требует знаний работы с Ethernet: Рекомендуется для пользователей, знакомых с работой Ethernet и сетевыми протоколами.

Типовое использование

• Разработка и прототипирование Ethernet-приложений.
• Встраивание Ethernet-интерфейсов в системы управления.
• Учебные и исследовательские проекты по сетевым технологиям.

Рекомендации по применению

1. Подключите плату PICtail™ Ethernet к микроконтроллеру Microchip с помощью совместимого разъема.
2. Используйте программные библиотеки Microchip для работы с ENC28J60, чтобы ускорить процесс разработки.
3. Тестируйте ваши приложения с помощью отладочных инструментов и сетевого оборудования для обеспечения стабильной работы.

Основные технические характеристики

• Модель контроллера: ENC28J60
• Интерфейс подключения: SPI
• Поддержка PoE: Да
• Питание: 3.3В (через разъём внешнего питания или PoE)
• Совместимость: 8-битные микроконтроллеры PIC®
• Габариты: Стандартный размер PICtail™

Возможные аналоги

• LAN8720A Ethernet PHY Evaluation Board: Альтернативный контроллер Ethernet от Microchip с аналогичными функциями.
• Wiznet WIZ810MJ: Модуль на базе чипа Wiznet, обеспечивающий поддержку Ethernet.

Плата AC164121 - это идеальное решение для разработки и тестирования Ethernet-приложений с использованием микроконтроллеров Microchip. Благодаря своей совместимости и простоте использования, она станет ценным инструментом для инженеров и разработчиков.
