8500401FA

Texas Instruments 8500401FA (SN54HC4040)

Общее описание

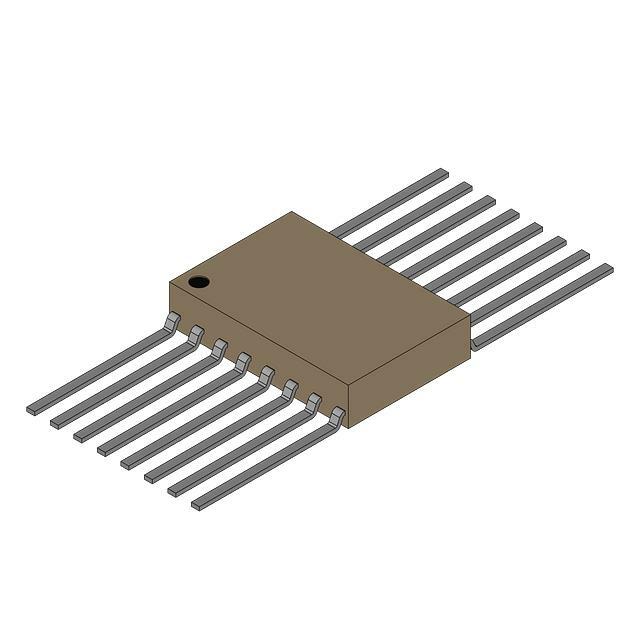

8500401FA (обозначение SN54HC4040) от компании Texas Instruments — это асинхронный 12-битный двоичный счетчик, выполненный в корпусе CFP (Ceramic Flat Package). Данный компонент предназначен для выполнения широкого спектра задач, связанных с счетом и делением сигналов в цифровых системах.

Преимущества

• Высокая скорость работы: счетчик способен работать на высоких частотах, что делает его идеальным для высокопроизводительных приложений.
• Широкий температурный диапазон: от -55°C до 125°C, что обеспечивает стабильную работу в экстремальных условиях.
• Низкое энергопотребление: благодаря использованию технологии CMOS, компонент потребляет минимальное количество энергии.
• Совместимость с TTL-логикой: для более универсального применения в различных системах.

Недостатки

• Отсутствие RoHS-сертификации: компонент не соответствует стандарту RoHS, что может ограничивать его использование в некоторых экологически чувствительных проектах.

Типовое использование

• Счет логических импульсов: для измерения частоты и создания временных задержек.
• Цифровые часы: в различных приложениях для отсчета времени.
• Делительные схемы: для получения сигналов с меньшей частотой из исходного высокочастотного сигнала.
• Синхронизация в цифровых схемах: для обеспечения слаженной работы различных частей системы.

Рекомендации по применению

• Использование резисторов подтяжки: для повышения стабильности работы входных сигналов.
• Рекомендуется защитный диод: для защиты от обратного напряжения и предотвращения повреждений.

Основные технические характеристики

• Напряжение питания (Vcc): от 2 В до 6 В
• Максимальная частота обновления: 60 МГц
• Тип вывода: Счетный выходной сигнал
• Входная емкость (CIN): 3 пФ
• Выходное сопротивление: 50 Ом
• Размах выходного сигнала: от 0 до Vcc

Возможные аналоги

• SN74HC4040: аналогичный компонент с расширенным температурным диапазоном.
• CD4040BE: еще один счетчик от Texas Instruments с похожими характеристиками, но в пластиковом корпусе.
• HEF4040B: счетчик от Nexperia с аналогичными функциональными возможностями.

Заключение

8500401FA (SN54HC4040) от Texas Instruments — это надежный и эффективно работающий 12-битный асинхронный двоичный счетчик, который найдет свое применение в самых разнообразных цифровых и аналоговых схемах, требующих точного счета импульсов и деления частоты.

N.B. При проектировании схем с данным компонентом, важно учитывать его несоответствие стандарту RoHS.
