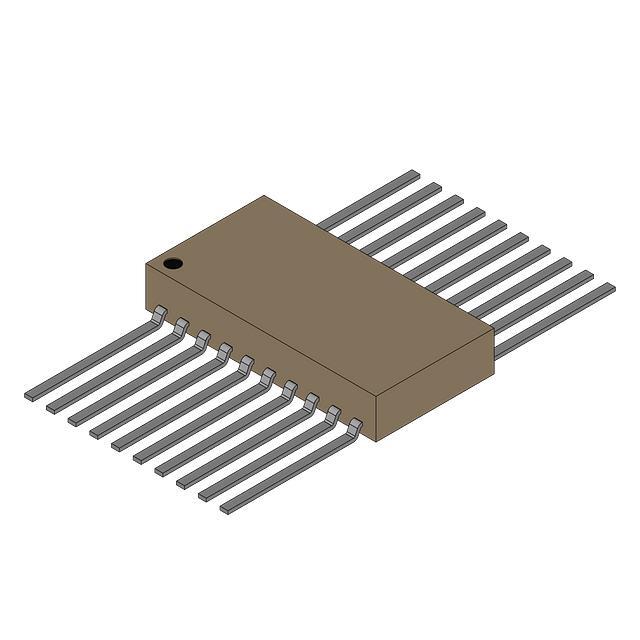

Описание SN54HC245 от Texas Instruments (8408501SA)

Общее описание: SN54HC245 представляет собой восьмиразрядный двунаправленный шины передатчик с тремя состояниями, использующийся в цифровых схемах для управления потоками данных между двумя системными шинами или подсистемами. Данный компонент позволяет передавать данные в обоих направлениях за счет наличия двунаправленных буферов, которыми можно управлять с помощью сигналов управления направлением и включением выхода.

Преимущества:

• Высокая скорость работы с минимальными задержками
• Низкое энергопотребление благодаря технологии CMOS
• Возможность работы в диапазоне напряжений от 2 до 6 В
• Совместимость с широким спектром логических уровней
• Устойчивость к статическому электричеству

Недостатки:

• Требуется правильное управление направлениями потоков данных для предотвращения коллизий данных на шине

Типовое использование:

• Принтеры и периферийные устройства
• Компьютерные системы и блоки
• Промышленные контроллеры
• Телекоммуникационное оборудование

Рекомендации по применению:

• Обеспечьте надежное заземление и защиту от электростатических разрядов.
• Используйте антистатические меры при установке и пайке компонента.
• Учитывайте необходимость управления сигналами Direction и Enable для корректной работы шины данных.
• Включайте в проект энергетически эффективные решения для снижения энергопотребления.

Основные технические характеристики:

• Количество линий передачи данных: 8
• Напряжение питания (Vcc): 2–6 В
• Ток покоя: Максимум 8 мкА
• Время задержки распространения (TpLH/TpHL): 13 нс при Vcc = 5 В
• Рабочая температура: от -55 до +125 °C
• Тип корпуса: CFP (Ceramic Flat Package), 20 выводов

Возможные аналоги:

• SN74HC245 (аналоги с другими рабочими температурами)
• 74HCT245 (аналог с улучшенной совместимостью TTL)
• 74LS245 (аналог с технологией Low-power Schottky)

Этот компонент подходит для широкого спектра применения в цифровых системах и характеризуется высоким качеством и надежностью, что делает его отличным выбором для разработки различных электронных устройств.
