78ST212VC

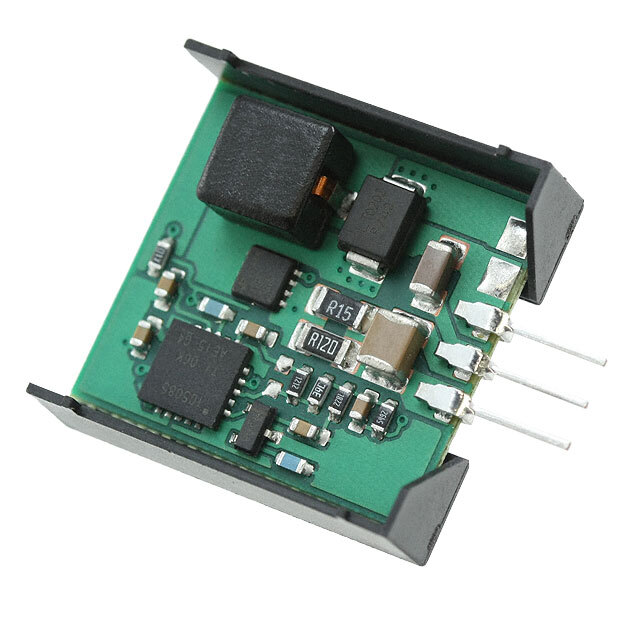

DC-DC Преобразователь 78ST212VC от Texas Instruments

Общее описание

78ST212VC - это понижающий DC-DC преобразователь от Texas Instruments, предназначенный для преобразования входного напряжения в требуемое выходное напряжение с высокой эффективностью и стабильностью. Этот компонент идеально подходит для компактных и высокоэффективных систем, требующих надежных источников питания.

Преимущества

• Высокая эффективность: КПД до 82%, что позволяет снизить потери энергии и выделение тепла.
• Широкий диапазон входного напряжения: от 14.5В до 28В, что делает его универсальным для различных приложений.
• Защита: Встроенные защиты от перегрева (OTP) и короткого замыкания (SCP) обеспечивают надежную работу и защиту подключенных устройств.
• Простота монтажа: Конструкция в корпусе SIP-3 позволяет легко интегрировать компонент в схемы с монтажом через отверстия (Through Hole).

Недостатки

• Устаревший статус: Этот компонент считается устаревшим («Obsolete»), что может означать его ограниченную доступность на рынке.
• Максимальная выходная мощность: Ограничен максимальным выходным током в 2А, что может быть недостаточно для более мощных приложений.

Типовое использование

• Обустройство промышленных и коммерческих IT-систем.
• Применение в источниках питания для различных устройств, требующих стабильного 12В выходного напряжения.
• Использование в компактных электронных приборах, где важны эффективность и надежность питания.

Рекомендации по применению

• Температурный режим: Обеспечьте работу компонента в температурном диапазоне от -40°C до +85°C.
• Интеграция: Убедитесь, что используется подходящий корпус для монтажа через отверстия на печатной плате.

Основные технические характеристики

• Тип: Неизолированный понижающий DC-DC преобразователь
• Количество выходов: 1
• Входное напряжение (мин.): 14.5В
• Входное напряжение (макс.): 28В
• Выходное напряжение: 12В
• Максимальный выходной ток: 2А
• Эффективность: 82%
• Защиты: Защита от перегрева (OTP), защита от короткого замыкания (SCP)
• Тип монтажа: Через отверстие (Through Hole)
• Корпус: SIP-3
• Размеры: 22.9мм x 7.9мм x 23.9мм

Возможные аналоги

• LM7805: Несмотря на различия, LM7805 также является линейным регулятором напряжения, подходящим для некоторых схожих приложений.
• LM2576-12: Преобразователь от Texas Instruments с аналогичными выходными характеристиками, но различиями в входном диапазоне напряжения и конструкцией.

Этот компонент станет отличным выбором для преобразования и стабилизации напряжения в различных электронных устройствах, обеспечивая высокую надежность и эффективность.
