74ACT16652DL

74ACT16652DL

Производитель: Texas Instruments

Наименование: 74ACT16652DL

Общее описание

74ACT16652DL – это высокопроизводительный 8-разрядный двунаправленный регистровый трансивер от компании Texas Instruments. Он предназначен для использования в качестве буфера для передачи данных между шинами на высокой скорости. Компонент использует технологию Advanced CMOS Technology и поддерживает передачу данных в обоих режимах направления.

Преимущества

• Высокая скорость передачи данных: Обеспечивает более высокую скорость работы по сравнению с обычными CMOS компонентами.
• Широкий температурный диапазон: Подходит для эксплуатации в условиях от -40°C до 85°C.
• Низкое энергопотребление: Энергоэффективное решение по сравнению с аналогами.
• 3-state выходы: Позволяет несколько устройств одновременно подключаться к одной шине данных без конфликта сигналов.

Недостатки

• Устаревший статус: Компонент имеет статус "Обsolete", что может ограничить его наличие на рынке.
• Сложность поиска аналогов: Найти адекватные заменители может быть затруднительно из-за специфических характеристик.

Типовое использование

Компонент 74ACT16652DL применяется в различных цифровых системах передачи данных, включая:

• Компьютерные системы
• Промышленные контроллеры
• Системы управления процессами и сбором данных
• Телекоммуникационные устройства

Рекомендации по применению

• Питание: Обеспечьте стабильное питание в диапазоне от 4.5V до 5.5V для нормальной работы компонента.
• Температурный режим: Соблюдайте температурные пределы эксплуатации от -40°C до 85°C.
• Разводка платы: Уделите внимание минимизации паразитных индуктивностей и ёмкостей, чтобы сохранить высокоскоростные характеристики.

Основные технические характеристики

• Тип логики: Двунаправленный трансивер, неинвертирующий
• Количество элементов: 2
• Количество бит на элемент: 8
• Тип вывода: 3-state
• Ток на выходе (High, Low): 24мА, 24мА
• Напряжение питания: 4.5V ~ 5.5V
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный (SMT)

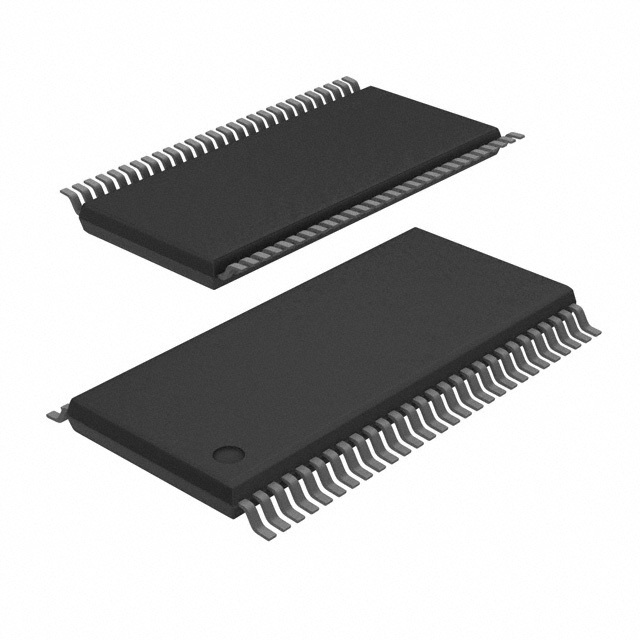

• Корпус/размер: 56-SSOP (ширина 7.50 мм)

Возможные аналоги

• 74HC16652: Аналог с несколько меньшими скоростными характеристиками.
• 74ALS16652: Логический аналог с пониженным током потребления.
• SN74ABT16652: Продукт от того же производителя с немного улучшенными параметрами.

Используя вышеупомянутые рекомендации и информацию, вы можете оптимально интегрировать 74ACT16652DL в свою схему для достижения высоких производительных характеристик.
