62EM1-00001

Вот подробное описание для компонента 62EM1-00001 от Microchip:

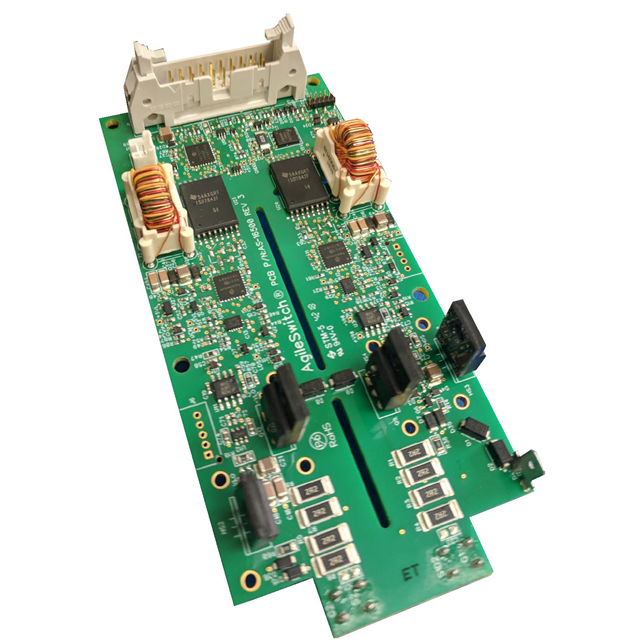

62EM1-00001 от Microchip

Общее описание

62EM1-00001 — это специализированный драйвер затвора на основе карбида кремния (SiC), предназначенный для управления полумостовыми конфигурациями мощных транзисторов, таких как MOSFET. Данный компонент упрощает управление высоковольтными и высокочастотными приложениями, обеспечивая стабильную работу и минимальные потери мощности.

Преимущества

• Высокая эффективность: Обеспечивает меньшие переключательные потери, что ведет к большей общей эффективности системы.
• Высокая скорость: Обеспечивает быстрые временные отклики для высокочастотных приложений.
• Широкий диапазон напряжений питания: Поддерживает работа в диапазоне 14В до 16В, что делает его универсальным для различных приложений.

Недостатки

• Рабочая температура: Компонент работает при диапазоне температур от -40°C до 85°C и может быть ограничен в экстремальных условиях окружающей среды.
• Габариты: Модульная конструкция может потребовать больше места на печатной плате по сравнению с интегральными решениями.

Типовое использование

• Инверторы: Используется в инверторах солнечных панелей и приводах двигателей для повышения КПД.
• Сварочные установки: Применяется для управления мощными электронными ключами.
• Электромобили: Идеален для систем управления двигателями электромобилей.

Рекомендации по применению

• Тщательный монтаж: Необходимо обеспечить качественный монтаж и пайку, чтобы избежать контактных неполадок.
• Теплоотвод: Рекомендуется использовать адекватное охлаждение для поддержания стабильной рабочей температуры.

Основные технические характеристики

• Конфигурация на выходе: Полумост
• Количество драйверов: 2
• Тип транзисторов: MOSFET с N-каналом
• Напряжение питания: 14В ~ 16В
• Логические уровни входных сигналов: 4В, 1.25В для VIL и 10В, 3.5В для VIH
• Пиковый выходной ток (исток/сток): 20А, 20А
• Тип ввода: Неинверсный
• Время нарастания/падения: 80нс, 90нс
• Рабочая температура: -40°C ~ 85°C (TA)
• Тип монтажа: Монтаж на шасси
• Корпус: Модуль

Возможные аналоги

• IXDN614SI от IXYS: Также поддерживает управление затвором мощных транзисторов.
• ADuM4121 от Analog Devices: Оптопары драйверов затвора для высоковольтных приложений.

Резюме

Драйвер затвора 62EM1-00001 от Microchip является надежным и высокоэффективным решением для управления мощными транзисторами в высоковольтных и высокочастотных приложениях. Отличается быстрым временем отклика и диапазоном входных напряжений, что позволяет использовать его в различных промышленных и автомобильных системах.
