5962-9851701QFA

5962-9851701QFA от Texas Instruments

Общее описание

5962-9851701QFA — это 3-линейный к 8-линейному бесключевому декодеру/демультиплексору, входящего в семейство AHCT от Texas Instruments. Данный компонент широко используется в цифровых системах для декодирования трех бинарных входов в один из восьми выходов. Он поддерживает диапазон рабочих температур от -55°C до 125°C, что делает его подходящим для применения в суровых условиях окружающей среды.

Преимущества

• Высокая скорость: Быстрое время реакции на входные сигналы.
• Широкий температурный диапазон: От -55°C до 125°C, подходит для экстремальных условий.
• Низкое энергопотребление: Подходит для энергосберегающих приложений.
• Совместимость с TTL уровнями: Обеспечивает легкую интеграцию с другими TTL-совместимыми компонентами.

Недостатки

• Не совместим с уровнями CMOS логики: Требуется подавать входные сигналы уровня TTL.
• Требуется питание 5 В: Ограничения по совместимости с некоторыми системами с другим рабочим напряжением.

Типовое использование

• Декодирование адресов в памяти: Облегчает управление чтением и записью данных в различные области памяти.
• Демультиплексация сигналов: Распределение одного входного сигнала на несколько выходов.
• Переключение сигналов: Управление переключением между различными компонентами в цифровых системах.

Рекомендации по применению

• Правильное питание: Необходимо обеспечить стабильное питание 5 В для корректной работы компонента.
• Экранировка: Для уменьшения электромагнитных помех рекомендуется использовать экранирование.
• Терморегуляция: Соблюдайте температурный диапазон во избежание перегрева.

Основные технические характеристики

• Рабочее напряжение: от 4,5 В до 5,5 В
• Входная логика: TTL совместимая
• Диапазон рабочих температур: от -55°C до 125°C

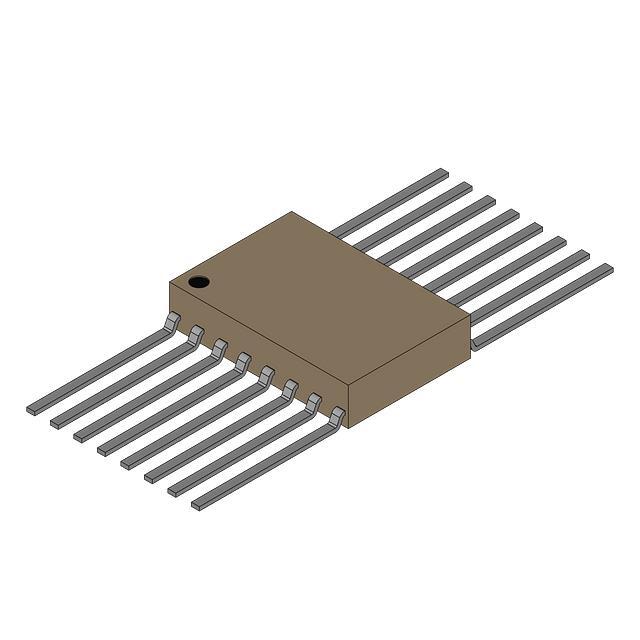

• Корпус: 16-выводный CFP (W)
• Время задержки: Макс. 11 нс (при 5 В)

Возможные аналоги

• SN74AHCT138N: Похожий декодер от Texas Instruments в корпусе PDIP.
• CD74HC138E: Аналогичный компонент от Texas Instruments в корпусе PDIP, работающий на логике CMOS.
• 74ALS138N: Аналог от NXP Semiconductors с похожими характеристиками, но возможны различия в скорости и потреблении энергии.

Эти рекомендации и параметры помогут вам эффективно использовать 5962-9851701QFA в различных приложениях и обеспечить его надежную работу в составе вашего устройства.
