5962-9686101QDA

Общее описание

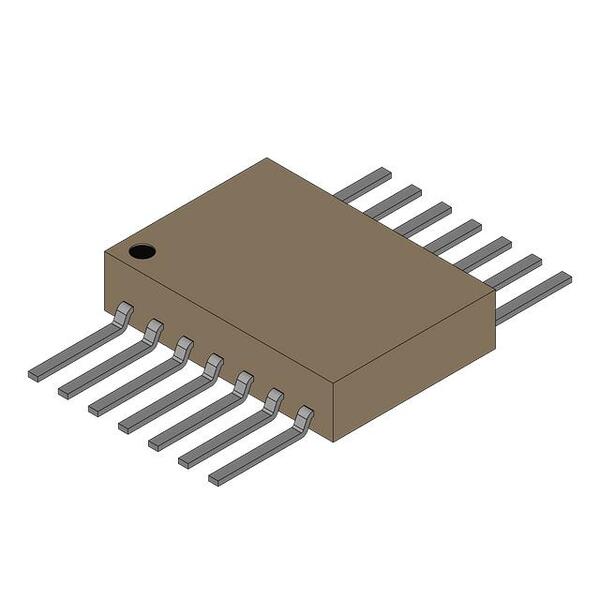

5962-9686101QDA - это микросхема, представляющая собой двойной триггер типа D с положительным фронтом сигнала и функцией очистки и установки. Принадлежит к серии SNxAHCT74 от Texas Instruments. Компонент выполнен в корпусе CFP (14 выводов) и подходит для широкого спектра применений, где требуется надежное хранение и управление данными.

Преимущества

• Высокая скорость работы: Компоненты серии AHCT обеспечивают высокую быстродействие.
• Функция асинхронной установки и сброса: Удобное управление состоянием триггеров без необходимости синхронизации.
• Высокая надежность: Разработан для применения в тяжелых условиях эксплуатации, включая широкий температурный диапазон от -55°C до 125°C.
• Совместимость с TTL уровнями логики: Легко интегрируется с другими TTL логическими схемами.

Недостатки

• Не соответствует стандарту RoHS: Содержит свинец и другие вредные вещества, что может ограничить применение в новых экологических проектах.
• Требует внешних компонентов: Для полноценной работы микросхемы необходимо использование внешних подтягивающих резисторов и других пассивных компонентов.

Типовое использование

• Системы обработки данных
• Логические устройства управления
• Универсальные счетчики и регистры
• Промышленные системы контроля

Рекомендации по применению

• Питание и заземление: Обеспечьте хорошее разделение питания и заземления для минимизации шумов.
• Декуплирующие конденсаторы: Рекомендуется использовать декуплирующие конденсаторы на линиях питания, чтобы снизить электромагнитные помехи.
• Соблюдение температурного режима: Убедитесь, что рабочая температура компонента находится в пределах от -55°C до 125°C.

Основные технические характеристики

• Тип устройства: D-триггер с двумя триггерами
• Корпус: CFP (14 выводов)
• Напряжение питания: 4.5В – 5.5В
• Скорость переключения: Высокоскоростной
• Рабочая температура: -55°C до 125°C
• Поддержка логических уровней: TTL-совместимый

Возможные аналоги

• SN74AHCT74N: Аналог с менее жесткими температурными характеристиками, в пластмассовом корпусе DIP
• SN74AHCT74D: Аналог в корпусе SOIC, более компактный вариант.

Заключение

5962-9686101QDA от Texas Instruments является надежным и быстродействующим решением для всевозможных логических схем управления и обработки данных. Его конструкция обеспечивает высокую производительность и устойчивость к экстремальным условиям эксплуатации, делая его идеальным выбором для промышленных и других требовательных приложений.

Аппаратное обеспечение и параметры поиска

• Производитель: Texas Instruments
• Категория: Интегральные схемы (ICs)
• Код производителя: 5962-9686101QDA
