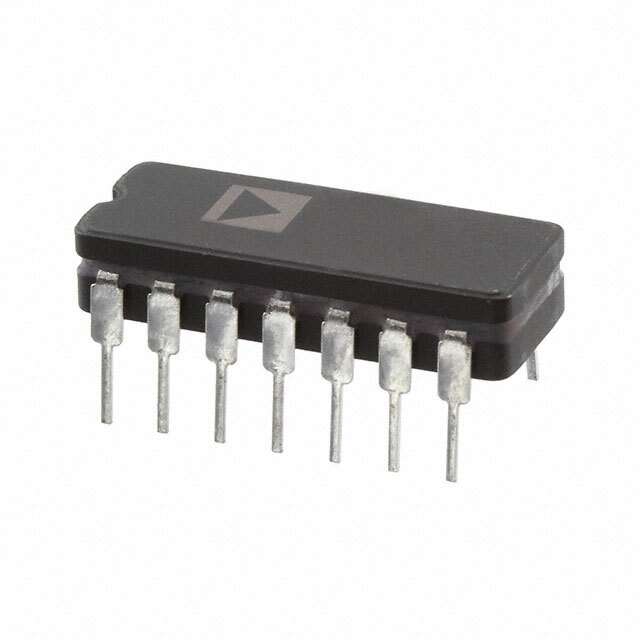

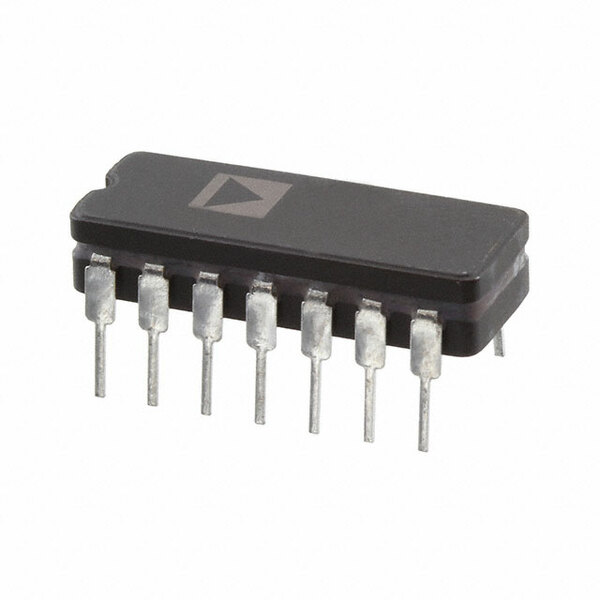

5962-9063301MCA

Описание для 5962-9063301MCA от Analog Devices

Общее описание: 5962-9063301MCA – это высокоэффективный операционный усилитель (Operational Amplifier) на базе J-FET, предоставляемый компанией Analog Devices. Этот компонент идеален для обработки аналоговых сигналов, благодаря своим высоким характеристикам точности и низкому уровню искажений. Устройство включает в себя четыре усилительных канала, что делает его отличным выбором для задач с высокими требованиями к интеграции и компактности.

Преимущества:

• Высокая точность: Низкий уровень напряжения смещения входа (offset voltage) обеспечивает высокую точность сигнала.
• Широкий диапазон напряжения питания: Поддержка напряжений питания от 9 В до 36 В позволяет использовать компонент в разных типах схем.
• Высокая скорость нарастания (slew rate): Скорость нарастания сигнала до 20 В/мкс улучшает динамическое поведение усилителя.
• Низкое входное смещение тока: Обеспечивает минимизацию искажений сигнала на входе.

Недостатки:

• Компонент может иметь относительно высокое энергопотребление (до 10 мА на канал), что может быть критическим для некоторых приложений с низким энергопотреблением.
• Требуется профессиональный подход к монтажу и настройке из-за спецификации по температурному диапазону.

Типовое использование:

• Прецизионные измерительные приборы
• Высококачественные аудиоустройства
• Электронные тестовые и измерительные системы
• Аналоговые вычислительные операции
• Фильтрация сигналов

Рекомендации по применению:

• Обеспечьте адекватные условия питания, поддерживая напряжение в пределах от 9 В до 36 В.
• Используйте экранирование и подавление шумов для минимизации внежних наводок.
• Следите за температурными условиями эксплуатации, не превышающими диапазон от -55°C до 125°C.

Основные технические характеристики:

• Тип усилителя: J-FET
• Число каналов: 4
• Скорость нарастания (slew rate): 20 В/мкс
• Полоса пропускания по усилению (gain bandwidth product): 4 МГц
• Ток смещения входа: 10 пА
• Напряжение смещения входа: 300 мкВ
• Ток потребления: 10 мА
• Выходной ток на канал: 25 мА
• Диапазон питающего напряжения: от 9 В до 36 В
• Диапазон рабочих температур: -55°C ~ 125°C
• Тип монтажа: Сквозное отверстие (Through Hole)
• Корпус: 14-контактный CERDIP (0.300", 7.62 мм)

Возможные аналоги:

• LF347N от Texas Instruments: схожие параметры усилителя J-FET, также удобен в высокоточных аналоговых схемах.
• TL084CN от Texas Instruments: выполняет аналогичные функции с схожими характеристиками.

Используя 5962-9063301MCA от Analog Devices в вашей проекте, вы получите устройство с отличными показателями производительности и надежности, готовое к использованию в требовательных аналоговых применениях.
