Описание компонента 5962-86816012A от Texas Instruments

Общее описание

5962-86816012A, или SN54HC595, представляет собой 8-битный сдвиговый регистр с тремя состояниями выходов, который выпускается компанией Texas Instruments. Этот компонент позволяет интегрировать несколько цифровых выходов в одно устройство управления, что делает его идеальным для использования в дисплеях, светодиодных индикаторах и других цифровых системах, требующих большого количества выходов от ограниченного числа пинов микроконтроллера.

Преимущества

• Компактность — Упрощает конструкцию за счет уменьшения количества пинов, необходимых для управления несколькими выходами.
• Удобство управления — Использует интерфейс периферийного последовательного интерфейса (SPI) для простого подключения и управления.
• Гибкие выходы — Поддержка трех состояний выхода обеспечивает высокую совместимость с другими цифровыми устройствами.
• Стандартные напряжения — Работает от типичного для цифровых систем напряжения в диапазоне от 2 до 6 В.

Недостатки

• Чувствительность к шуму — Может быть чувствителен к электромагнитным помехам, в частности при использовании на высоких частотах.
• Требование к точности тактовой частоты — Для правильной работы требуется точная синхронизация тактового сигнала.

Типовое использование

• Дисплейные системы — Управление светодиодными или семисегментными дисплеями.
• Индикаторы — Контроль светодиодных индикаторов через микроконтроллер.
• Расширение входов/выходов — Увеличение количества цифровых выходов микроконтроллера без увеличения числа его выводов.

Рекомендации по применению

• При проектировании схемы обеспечьте стабильное и чистое питание для обеспечения надежной работы.
• Учитывайте возможность использования дополнительных фильтров для минимизации шумов.
• Разработайте алгоритм управления с учетом ограничений на скорость передачи данных для надежного функционирования.

Основные технические характеристики

• Количество бит: 8
• Тип выхода: Три состояния
• Напряжение питания (Vcc): от 2 В до 6 В
• Максимальная тактовая частота: 25 МГц (при 5 В)
• Режим работы: CMOS

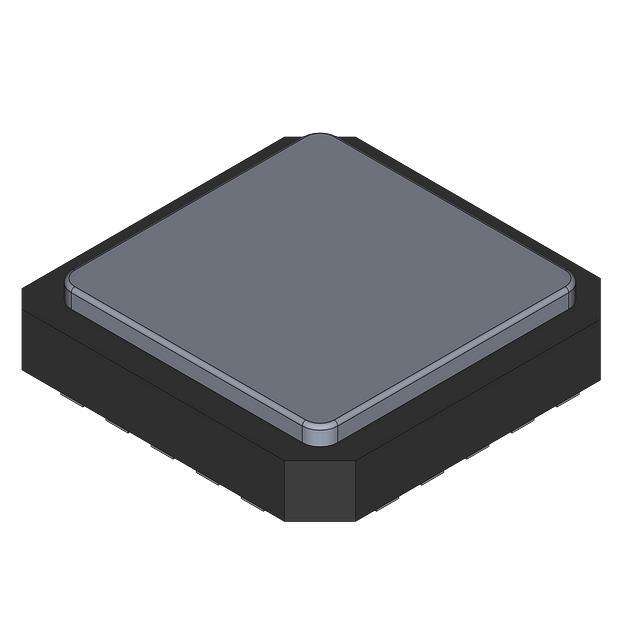

• Корпус: LCCC (Leadless Chip Carrier) FK-20

Возможные аналоги

• 74HC595 — аналогичный компонент с похожими характеристиками, но в другом корпусе и с другими температурными характеристиками.
• CD4094 — функционально близкий компонент, имеет схожие характеристики, хотя может различаться в оболочке и деталях технической реализации.

Заключение

Сдвиговый регистр 5962-86816012A от Texas Instruments — надежный выбор для инженеров, стремящихся повысить эффективность своих цифровых схем, обеспечив компактное и удобное управление множеством выходов.
