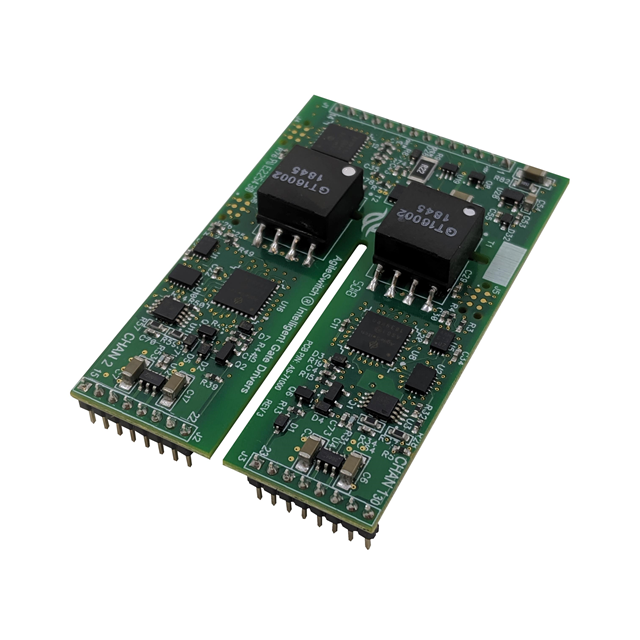

2ASC-12A1HP

Описание 2ASC-12A1HP от Microchip

Общее описание

2ASC-12A1HP - это высокопроизводительный драйвер затвора на основе карбида кремния (SiC) от компании Microchip. Он предназначен для управления силовыми ключами в полумостовых и других конфигурациях. Данный драйвер идеально подходит для применения в силовой электронике, где требуется высокая эффективность и надежность.

Преимущества

• Высокая производительность: Благодаря использованию карбида кремния, драйвер обеспечивает высокую эффективность и низкие потери энергии.
• Надежность: Устойчив к высоким температурам и обладает длительным сроком службы.
• Гибкость: Поддержка широкого диапазона напряжений питания и различных конфигураций управления.

Недостатки

• Стоимость: Использование карбида кремния может увеличить стоимость конечного устройства.
• Сложность интеграции: Необходимы специфические знания и опыт для правильного внедрения и оптимизации работы драйвера.

Типовое использование

• Инверторы и преобразователи: Для повышения эффективности и снижения потерь.
• Приводы моторных систем: Обеспечивают надежное управление мощными моторами.
• Блоки питания: Используются в мощных и высокоэффективных источниках питания.

Рекомендации по применению

• Выбор охлаждения: Обеспечьте адекватное охлаждение для поддержания стабильной работы.
• Проверка совместимости: Убедитесь, что силовые ключи и другие компоненты в схеме совместимы с данным драйвером.
• Тестирование и отладка: Проведите всестороннее тестирование в реальных условиях эксплуатации для гарантии стабильной работы.

Основные технические характеристики

• Конфигурация управления: Полумост
• Количество драйверов: 2
• Тип затвора: P-канальный MOSFET
• Напряжение питания: от 14В до 16В
• Логические уровни (VIL, VIH): 1.25В, 3.5В
• Пиковый выходной ток (источник, сток): 10А, 10А
• Время нарастания / спада (типичное): 80нс, 90нс
• Рабочая температура: от -40°C до 85°C
• Монтаж: Сквозное отверстие
• Корпус и упаковка: Модуль

Возможные аналоги

• IXDN609CI от IXYS: Драйвер затвора с аналогичными функциями и характеристиками.
• ISL78322 от Renesas: Высокоскоростной драйвер затвора для полумостовых конфигураций.

Используя 2ASC-12A1HP, вы получаете надежное и эффективное решение для управления мощными электрическими цепями, что позволит достигнуть высокой производительности в ваших проектах.
