ZX75BP-1100-S+

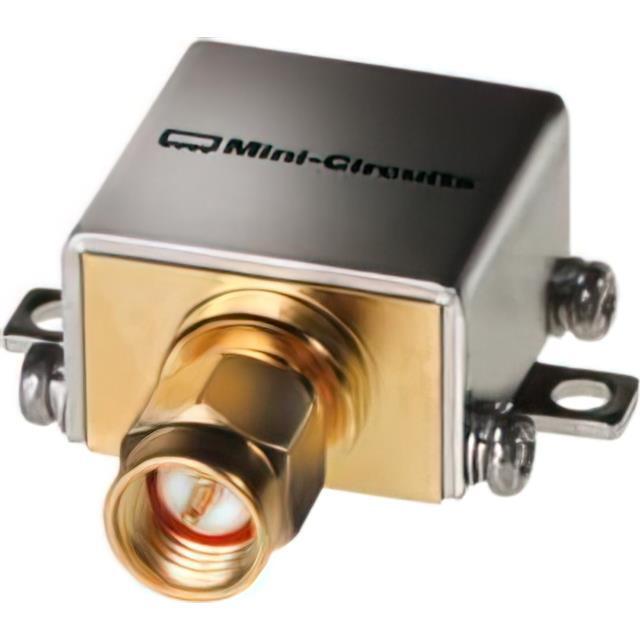

RF Фильтр Дуплексный ZX75BP-1100-S+ от Mini-Circuits

Общее описание

Фильтр Mini-Circuits ZX75BP-1100-S+ представляет собой ин-лайн полосовой радиочастотный фильтр с центральной частотой 1.1 ГГц и полосой пропускания 200 МГц. Данный фильтр разработан для чистого и надежного пропускания радиочастных сигналов в заданном диапазоне, обеспечивая при этом низкие потери вносимости.

Преимущества

• Высокая селективность: Эффективно отсекает сигналы за пределами полосы пропускания.
• Низкие потери вносимости: Минимальные потери сигнала при прохождении через фильтр.
• Компактные размеры: Удобен для использования в ограниченных пространствах.
• Широкий диапазон рабочих частот: Подходит для различных приложений в радиочастотных системах.

Недостатки

• Ограниченная полоса пропускания: Может быть недостаточно широкой для некоторых приложений.
• Фиксированная центральная частота: Невозможность перенастройки на другие частоты без замены фильтра.

Типовое использование

• Радиочастотные системы: Усиление и фильтрация сигналов в радиочастотных цепях.
• Связь и телекоммуникации: Фильтрация сигналов для улучшения качества связи.
• Спутниковая связь: Фильтрация сигналов в спутниковых приемниках и передатчиках.

Рекомендации по применению

• Монтаж: Рекомендуется использовать данные фильтры в ин-лайн конфигурации с разъемами SMA для надежного подключения.
• Согласование: Убедитесь в согласовании импеданса между фильтром и цепью для уменьшения отражений и потерь сигнала.

Основные технические характеристики

• Центральная частота: 1.1 ГГц
• Полоса пропускания: 200 МГц
• Вносимые потери: 2 дБ
• Тип монтажа: Свободно висящий (ин-лайн)
• Корпус: Ин-лайн, разъемы SMA (F и M)
• Размеры: 18.80 мм x 19.05 мм (0.740" x 0.750")
• Максимальная высота: 12.45 мм (0.490")

Возможные аналоги

1. Mini-Circuits ZFBP-1000-S+: Полосовой фильтр с центральной частотой 1 ГГц и схожими характеристиками.
2. Anatech Electronics ABP1100-200: RF фильтр с аналогичной центральной частотой и шириной полосы.
3. MCL RFLF1100-200: Полосовой фильтр с центральной частотой 1.1 ГГц, подходящий для схожих применений.

Использование и выбор RF фильтра зависит от конкретных требований вашей системы, поэтому анализируйте параметры каждого фильтра, чтобы подобрать наиболее подходящий компонент.
