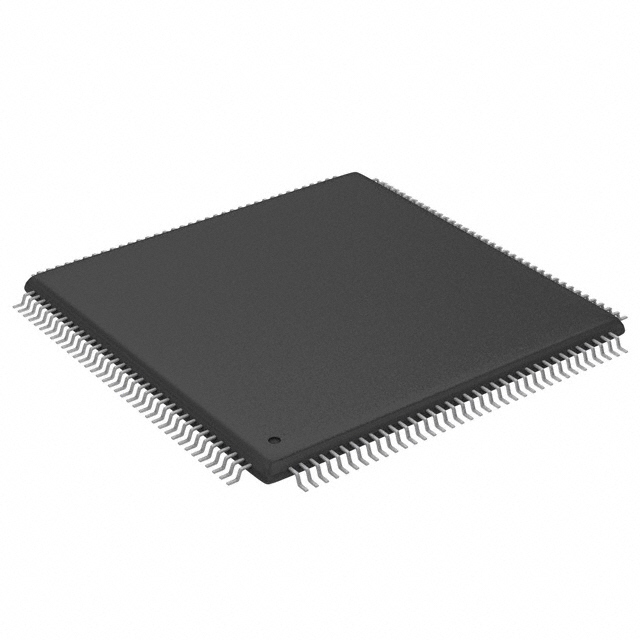

XC4020XL-1HT144I

Описание компонента XC4020XL-1HT144I от AMD

Общее описание:

XC4020XL-1HT144I — это высокопроизводительный FPGA (Field Programmable Gate Array) чип от AMD, предназначенный для использования в различных приложениях, требующих гибкой настройки логических функций и высокой скорости обработки данных. Этот чип входит в серию XC4000XL, которая известна своей эффективностью и многофункциональностью.

Преимущества:

• Высокая плотность логических элементов позволяет реализовать сложные логические схемы в одном чипе.
• Поддержка широкого диапазона напряжений питания (3V ~ 3.6V) обеспечивает гибкость в выборе компонентов для питания.
• Расширенный температурный диапазон работы от -40°C до 100°C подходит для применения в условиях экстремальных температур.

Недостатки:

• Снят с производства, что может ограничить доступность и поддержку.
• Требует дополнительных знаний и инструментов для программирования и настройки.

Типовое использование:

• Телекоммуникационное оборудование
• Автоматизация промышленных процессов
• Системы безопасности и видеонаблюдения
• Консьюмерская электроника

Рекомендации по применению:

Для эффективного использования XC4020XL-1HT144I рекомендуется использовать специализированное программное обеспечение для проектирования FPGA, такое как Xilinx ISE или Vivado, которое позволит максимально использовать потенциал чипа.

Основные технические характеристики:

• Количество логических элементов/ячеек: 1862
• Общее количество битов RAM: 25088
• Количество вводов/выводов: 113
• Количество вентилей: 20000
• Тип монтажа: Поверхностный монтаж (Surface Mount)
• Температурный диапазон: -40°C ~ 100°C
• Корпус: 144-LQFP с экспонированным пэдом

Возможные аналоги:

Из-за снятия с производства XC4020XL-1HT144I, рассмотрите возможность использования современных аналогов от Xilinx или Altera, которые предлагают аналогичные или улучшенные функциональные возможности.
