WL1801MODGBMOCT

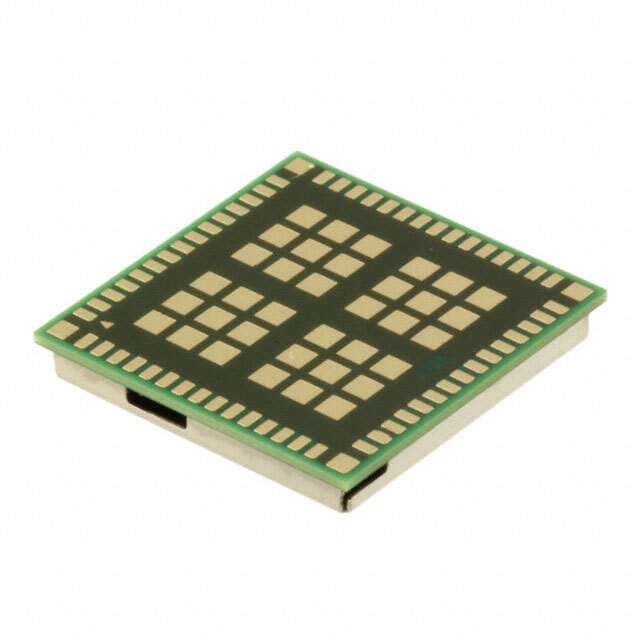

WL1801MODGBMOCT от Texas Instruments

Общее описание

Модуль WL1801MODGBMOCT от компании Texas Instruments представляет собой высокоинтегрированный передатчик-приемник (Tx/Rx) для Bluetooth и Wi-Fi с пропускной способностью до 54 Мбит/с. Модуль работает в диапазоне частот 2.4 ГГц и поддерживает протоколы 802.11b/g/n и Bluetooth 4.2. Этот модуль предназначен для поверхностного монтажа и идеально подходит для компактных и энергоэффективных решений.

Преимущества

• Высокая производительность: До 54 Мбит/с с использованием современных протоколов связи.
• Широкий диапазон частот: Операция на частоте 2.4 ГГц.
• Энергоэффективность: Оптимальное энергопотребление как в режимах передачи, так и приема.
• Компактные размеры: Подходит для поверхностного монтажа, экономия места на плате.

Недостатки

• Ограниченный температурный диапазон: Работоспособность гарантирована в диапазоне от -20°C до 70°C.
• Высокое энергопотребление в режиме передачи: Потребляемый ток до 420 мА.

Типовое использование

• Интернет вещей (IoT): Подходит для различных IoT-устройств.
• Промышленная автоматизация: Обеспечивает надежную связь в промышленных системах.
• Умный дом: Включение в устройства умного дома для беспроводного взаимодействия.
• Мобильные устройства: Применение в портативных устройствах с ограниченным пространством.

Рекомендации по применению

• Питание: Обеспечьте стабильное питание в диапазоне 2.9 В - 4.8 В.
• Интерфейсы подключения: Используйте интерфейсы SDIO и UART для соединения с микроконтроллером.
• Антенны: Учтите необходимость подключения внешней антенны для увеличения дальности связи.

Основные технические характеристики

• Радиочастотный стандарт: Bluetooth, WiFi
• Протоколы: 802.11b/g/n, Bluetooth 4.2
• Модуляция: CCK, DSSS, GFSK, OFDM
• Частота: 2.4 ГГц
• Скорость передачи данных: До 54 Мбит/с
• Выходная мощность: 18.5 дБм
• Чувствительность: -96.3 дБм
• Интерфейсы: SDIO, UART
• Питание: 2.9 В - 4.8 В
• Ток в режиме приема: 49 мА - 85 мА
• Ток в режиме передачи: 238 мА - 420 мА
• Тип монтажа: Поверхностный
• Рабочая температура: -20°C - 70°C
• Корпус: Модуль

Возможные аналоги

• ESP32 от Espressif Systems: Многофункциональный модуль с поддержкой WiFi и Bluetooth.
• BCM4343W от Broadcom: Компактный модуль с поддержкой Wi-Fi и Bluetooth для промышленного применения.

Этот модуль WL1801MODGBMOCT от Texas Instruments — отличный выбор для разработчиков, стремящихся создать надежные и эффективные беспроводные устройства.
