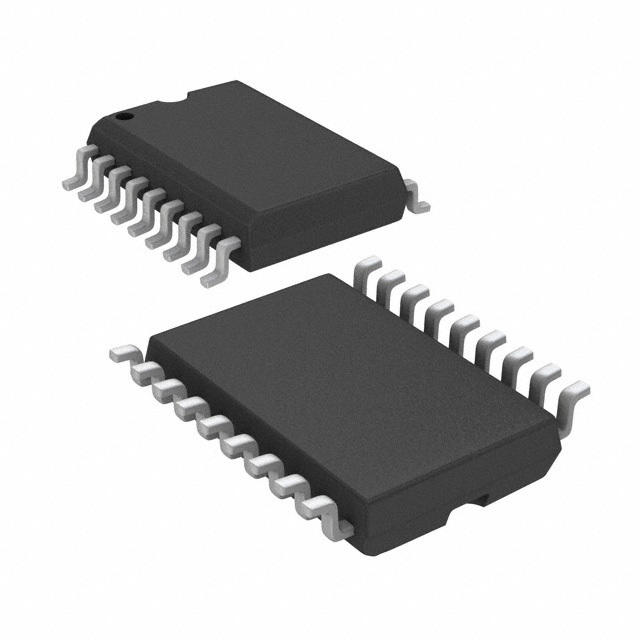

UC3851DW

UC3851DW от Texas Instruments

Общее описание

Микросхема UC3851DW от компании Texas Instruments представляет собой контроллер для преобразования постоянного и переменного тока в различные топологии: boost, buck, flyback и forward. Она разработана для высокоэффективного управления питанием и часто используется в промышленной автоматизации и сетевых источниках питания (SMPS).

Преимущества

• Гибкость применения: поддержка различных топологий (boost, buck, flyback, forward) позволяет использовать микросхему в широком спектре устройств.
• Высокая частота переключения: до 500 кГц, что улучшает эффективность и снижает размеры компонентов фильтрации.
• Защита от перегрузок: поддержка ограничений по току и защита от перенапряжения обеспечивают дополнительную надежность.
• Управление частотой и мягкий запуск: функции управления частотой и мягкого старта уменьшают пусковые токи и предотвращают резкие переходные процессы.

Недостатки

• Ограниченный температурный диапазон: рабочий диапазон от 0°C до 70°C может быть недостаточным для некоторых промышленных приложений.
• Сложность конфигурации: настройка всех функций может быть сложной задачей для начинающих инженеров.

Типовое использование

• Импульсные источники питания (SMPS)
• Зарядные устройства
• Преобразователи напряжения
• LED-драйверы

Рекомендации по применению

1. Корректный расчет токов и напряжений: убедитесь, что входное напряжение и нагрузки соответствуют номинальным значениям микросхемы.
2. Использование качественных компонентов: выбор резисторов, конденсаторов и транзисторов с хорошими параметрами способствует надежности всей схемы.
3. Продуманное размещение на плате: оптимизация трассировки для минимизации шумов и помех.

Основные технические характеристики

• Топологии: Boost, Buck, Flyback, Forward
• Напряжение питания (Vcc/Vdd): 7.8 В ~ 32 В
• Максимальная частота переключения: до 500 кГц
• Защитные функции: ограничение тока, защита от перенапряжения
• Управляющие функции: управление частотой, мягкий старт
• Рабочая температура: 0°C ~ 70°C (TA)
• Корпус: 18-SOIC (0.295", 7.50 мм ширина)
• Монтаж: поверхностный

Возможные аналоги

• UC3842 от Texas Instruments: более простая микросхема для импульсных блоков питания.
• LM5020 от Texas Instruments: более продвинутый вариант для тех же топологий, с расширенным температурным диапазоном и дополнительными функциями.

С помощью UC3851DW можно создавать эффективные и надежные источники питания, подойдет для различных промышленных и бытовых устройств.
