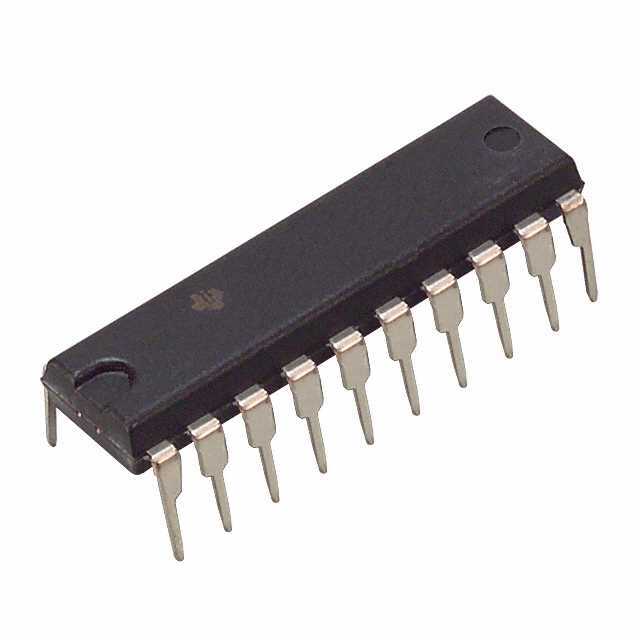

UC2876N

3,139.20 ₽
availability: In Stock
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Description

UC2876N от Texas Instruments

Общее описание

Микросхема UC2876N от Texas Instruments предназначена для использования в преобразователях понижающего типа с топологией полного моста. Этот контроллер повышает эффективность преобразования и поддерживает высокую частоту переключения до 1 МГц, что минимизирует размер и вес компонентов преобразователя. UC2876N выпускается в корпусе PDIP с 20 выводами.

Преимущества

  • Высокая частота переключения: до 1 МГц для компактных конструкций.
  • Широкий диапазон напряжения питания: от 9,5 до 20 В, что делает его гибким в применении.
  • Защита от перенапряжения: встроенная защита от повышения тока упрощает конструкцию и повышает надежность.
  • Функции управления: поддержка контроля частоты, мягкого старта и синхронизации.

Недостатки

  • Устаревший статус: данный компонент имеет статус "устаревший", поэтому новые проекты могут испытывать трудности с его наличием на рынке.
  • Неизолированность выхода: не подходит для приложений, требующих изоляции выходного сигнала.

Типовое использование

  • Переключающие источники питания с топологией полного моста.
  • Преобразователи DC-DC высокой мощности.
  • Индустриальные силовые питания.
  • Преобразователи для источников бесперебойного питания (UPS).

Рекомендации по применению

  • Используйте UC2876N в проектах, где требуется высокая частота переключения и высокий коэффициент полезного действия.
  • Обеспечьте охлаждение микросхемы для предотвращения перегрева в условиях интенсивной работы.
  • Рассмотрите замену на новый компонент или альтернативные решения для новых проектов из-за статуса "устаревший".

Основные технические характеристики

Характеристика Значение
Частота переключения до 1 МГц
Напряжение питания (Vcc/Vdd) 9,5 В ~ 20 В
Напряжение запуска 15,25 В
Температурный диапазон от -25°C до +85°C
Размер корпуса 20-PDIP (0.300", 7.62 мм)
Тип монтажа Сквозное отверстие (Through-Hole)
Защита Ограничение тока
Функции управления Контроль частоты, мягкий старт, синхронизация
Коэффициент заполнения до 100%

Возможные аналоги

  • UC3876N от Texas Instruments: схожая функциональность в более новом варианте.
  • LM5046 от Texas Instruments: контроллер с еще более расширенным набором функций и поддержкой различных топологий.

Таким образом, UC2876N является надежным выбором для высокочастотных приложений, требующих высокой мощности и эффективности, однако его устаревший статус требует рассмотреть современные аналоги для новых разработок.

Details

  • digikey: 2156-UC2876N-TI-ND
  • Datasheet [2]: Перейти
  • ai2: ProductDescription: IC OFFLINE SW FULL-BRDG 20DIP DetailedDescription: Converter Offline Full-Bridge Topology 1MHz 20-PDIP Status: Obsolete Category: Texas Instruments; Rochester Electronics, LLC; UC2876; Integrated Circuits (ICs); Power Management (PMIC); AC DC Converters, Offline Switches
  • parameters2: Output Isolation: Non-Isolated Internal Switch(s): - Voltage - Breakdown: - Topology: Full-Bridge Voltage - Start Up: 15.25 V Voltage - Supply (Vcc/Vdd): 9.5V ~ 20V Duty Cycle: 100% Frequency - Switching: 1MHz Fault Protection: Current Limiting Control Features: Frequency Control, Soft Start, Sync Operating Temperature: -25°C ~ 85°C (TA) Package / Case: 20-DIP (0.300", 7.62mm) Supplier Device Package: 20-PDIP Mounting Type: Through Hole
