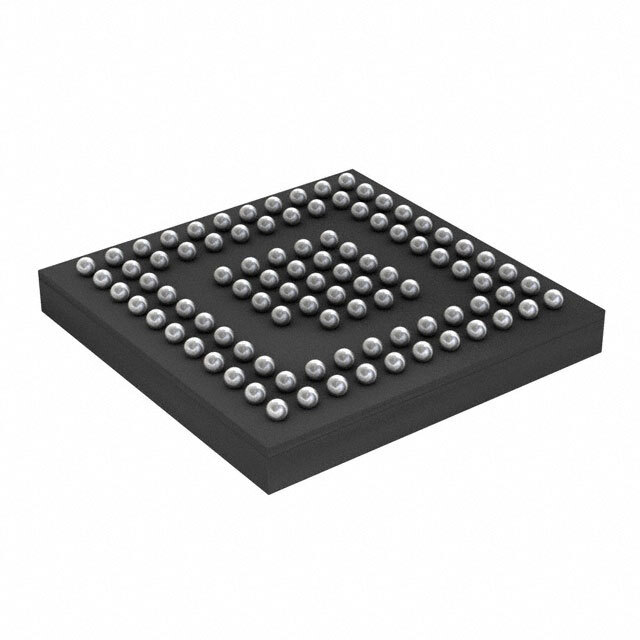

TPS65982ABZBHR

Texas Instruments TPS65982ABZBHR

Общее описание

Микросхема TPS65982ABZBHR от Texas Instruments представляет собой универсальный контроллер USB Type-C и Power Delivery (PD). Она позволяет полностью управлять питанием и взаимодействовать с периферийными устройствами через порт USB Type-C, поддерживая конфигурации до USB PD 3.0. Контроллер включает в себя функцию коммутатора блоков питания (Power Path) и поддерживает несколько профилей мощности.

Преимущества

• Высокая степень интеграции: включает контроллеры USB Type-C и PD, коммутатор питания, управление токами заряда и защиты от перенапряжения.
• Универсальность: поддержка различных профилей мощности и управление питанием удовлетворяет требованиям большинства современных устройств.
• Продвинутая защита: встроенные защиты от перенапряжения, перегрузки по току и перегрева.

Недостатки

• Сложность конфигурации: может потребоваться подробная настройка и конфигурация для обеспечения корректной работы.
• Высокая стоимость: по сравнению с более простыми решениями, может быть дороже для применений с ограниченным бюджетом.

Типовое использование

• Зарядные устройства для ноутбуков и мобильных устройств.
• Порты USB Type-C на материнских платах и док-станциях.
• Периферийные устройства, требующие передачи больших мощностей через USB порт.

Рекомендации по применению

• Убедитесь в правильности конфигурации: корректно задайте профили мощности и защитные функции через программное обеспечение.
• Используйте стабилизированные источники питания: для обеспечения максимальной надежности и безопасности.
• Проверяйте совместимость: перед использованием с определенными устройствами убедитесь, что они поддерживают нужные профили мощности и характеристики.

Основные технические характеристики

• Напряжение питания: 2.85В - 3.45В, 4.75В - 5.5В.
• Диапазон рабочих температур: -40°C до +85°C.
• Тип монтажа: Поверхностный монтаж (Surface Mount).
• Корпус: 96-NFBGA (6x6).
• Особенности: Поддержка USB Power Delivery rev 3.0, режимы Sink и Source.

Возможные аналоги

• TPS65987EVM: также от Texas Instruments, обеспечивающий схожие функции для USB Type-C и PD.
• STUSB4500 от STMicroelectronics: альтернатива с похожими характеристиками, но с разной конфигурацией функционала.
• FUSB302 от ON Semiconductor: более экономичное решение для контроля USB Type-C и PD с основными функциями.
