TPS53124EVM

TPS53124EVM от Texas Instruments

Общее описание

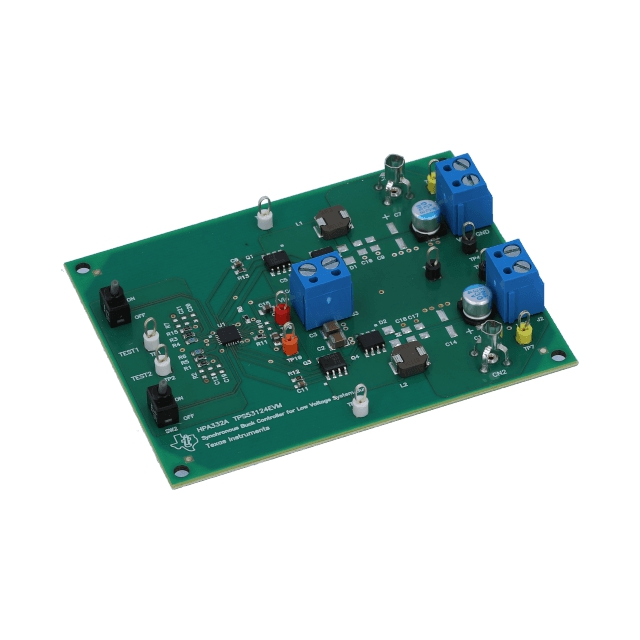

Модуль оценки TPS53124EVM представляет собой полностью укомплектованную плату, предназначенную для оценки возможностей микросхемы TPS53124 от компании Texas Instruments. TPS53124 — это синхронный контроллер понижающего преобразователя с двумя выходами и поддержкой входного напряжения 4,5–24 В. Модуль позволяет разработчикам быстро и удобно тестировать ключевые функции контроллера и оценивать его производительность в реальных условиях эксплуатации.

Преимущества

• Высокая эффективность: Синхронная топология позволяет достигать высоких уровней КПД.
• Два выхода: Возможность задания независимых выходных напряжений.
• Широкий диапазон входного напряжения: Поддержка входных значений от 4,5 до 24 В.
• Гибкая частота переключения: Возможность настройки частоты переключения для оптимизации работы системы.

Недостатки

• Сложность настройки: Требуется понимание принципов работы DC/DC преобразователей для оптимальной настройки.
• Ограниченное количество аналогов: Микросхема специфична для определенных применений, аналогов может быть небольшое количество.

Типовое использование

• Питание процессоров и микроконтроллеров: Предназначен для использования в системах, требующих стабильного питания низковольтных цифровых схем.
• Платы расширения: Идеален для применения в картах расширения серверов и высокопроизводительных вычислительных систем.
• Электронные устройства: Идеально подходит для использования в потребительской электронике и периферийных устройствах.

Рекомендации по применению

• Обеспечьте адекватное охлаждение модуля при высоких токах.
• Настройте частоту переключения в зависимости от конкретных требований к системе.
• Внимательно следите за номиналами компонентов схемы, используемых при тестировании.

Основные технические характеристики

• Основное назначение: Понижающий DC/DC преобразователь
• Выходы и тип: Два независимых, не изолированных выхода
• Напряжение на выходе: 1.05 В, 1.8 В (пользовательская настройка допустима)
• Ток на выходе: 4 А для каждого выхода
• Напряжение на входе: от 5 В до 22 В
• Топология регулятора: Buck (понижающий)
• Частота переключения: 280 кГц и 360 кГц (настраиваемая)
• Тип платы: Полностью укомплектованная
• Поставляемое содержание: Плата(ы)
• Используемый микроконтроллер/деталь: TPS53124

Возможные аналоги

• TPS53125: Аналогичный контроллер с улучшенными характеристиками.
• LM27402: Альтернатива с немного другими рабочими характеристиками от Texas Instruments.
• MPQ4430: Аналог с более широкими диапазонами входного напряжения от других производителей.

Используйте TPS53124EVM для быстрого прототипирования и оценки возможностей микросхемы в различных применениях, от промышленных до потребительских устройств.
