Описание THS3061D от Texas Instruments

Общее описание

Микросхема THS3061D от Texas Instruments представляет собой высокоскоростной усилитель с обратной связью по току (CFA). Данное устройство разработано для приложений, требующих высокой скорости реакции и большого коэффициента усиления. Обладая высоким напряжением источника питания и широким диапазоном температурного режима, THS3061D является отличным решением для промышленных и автоматизированных систем.

Преимущества

• Высокая скорость нарастания: 7000 В/мкс обеспечивает быструю реакцию на изменения сигнала.
• Широкая ширина полосы: 300 МГц - диапазон рабочих частот, подходящий для высокочастотных приложений.
• Низкий входной ток смещения: только 6 мкА, минимизирует влияние на входной сигнал.
• Низкое напряжение смещения: 700 мкВ, что улучшает точность сигналов.

Недостатки

• Высокое потребление тока: устройство потребляет 8.3 мА, что необходимо учитывать при проектировании схем с ограничением потребляемой мощности.
• Требуется управление тепловым режимом: так как устройство может выделять значительное количество тепла при максимальной нагрузке.

Типовое использование

• Высокоскоростные усилительные тракты
• Осциллографы и другая измерительная техника
• Прецизионные источники сигналов
• Усилители для передачи видео и аудио сигналов

Рекомендации по применению

• Следует обеспечить качественное охлаждение микросхемы, особенно при больших выходных токах.
• Необходимо учитывать все параметры источника питания, так как питание микросхемы должно быть в диапазоне от 10 В до 30 В.
• В случае работы на высоких частотах необходимо правильно проектировать печатную плату для минимизации паразитных индуктивностей и емкостей.

Основные технические характеристики

• Тип усилителя: С обратной связью по току (CFA)
• Количество каналов: 1
• Скорость нарастания: 7000 В/мкс
• Коэффициент усиления-ширина полосы: 2.2 ГГц
• Ширина полосы (-3 дБ): 300 МГц
• Входной ток смещения: 6 мкА
• Входное напряжение смещения: 700 мкВ
• Потребляемый ток: 8.3 мА
• Выходной ток на канал: 145 мА
• Диапазон питающего напряжения: от 10 В до 30 В
• Температурный диапазон: от -40°C до +85°C

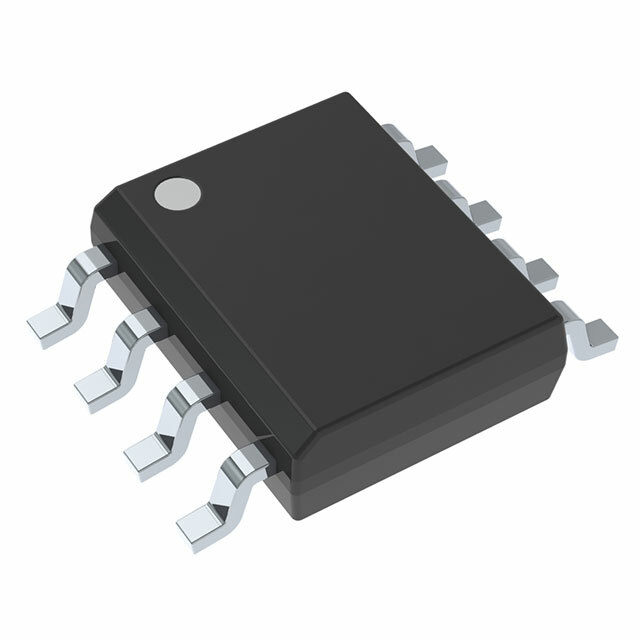

• Исполнение корпуса: Surface Mount, SOIC (8 контактов, 3.90 мм)

Возможные аналоги

• AD811 от Analog Devices: также является высокоскоростным усилителем с обратной связью по току, обладая похожими характеристиками.
• LMH6702 от Texas Instruments: еще один вариант высокоскоростного усилителя, используемого в схожих приложениях.

Эта микросхема является популярным выбором среди разработчиков, нуждающихся в быстродействующих и высокоточных усилителях для своих проектов.
