MSC2X100SDA120J

MSC2X100SDA120J от Microchip

Общее описание

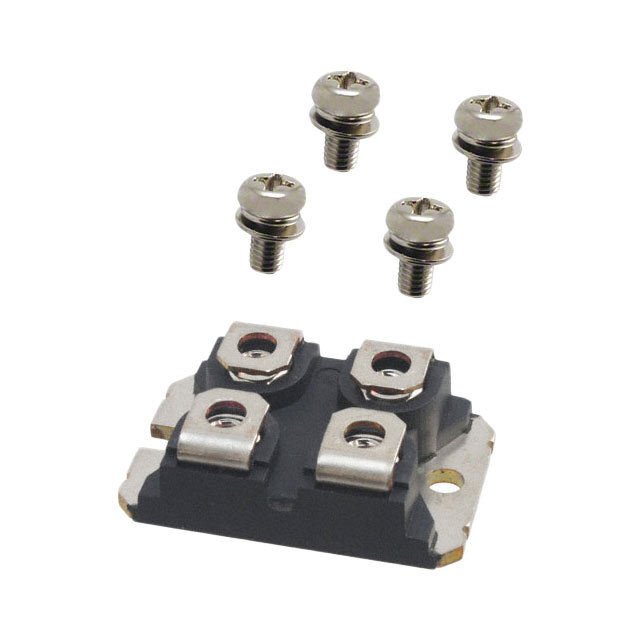

MSC2X100SDA120J - это диодный модуль, включающий в себя два независимых кремниевых карбидных (SiC) Шоттки-диода. Работает в высоковольтных и высокомощных приложениях благодаря способности выдерживать обратное напряжение до 1200 В и средний прямой ток до 100А. Устанавливается на шасси благодаря корпусу SOT-227-4 (miniBLOC).

Преимущества

• Высокая эффективность: Низкий уровень прямого напряжения и отсутствие времени восстановления заряда.
• Высокая надежность: Прочный кремниевый карбидный материал обеспечивает работу в жестких условиях и при высоких температурах.
• Компактный корпус: SOT-227-4 (miniBLOC) для легкости монтажа и охлаждения.

Недостатки

• Стоимость: Диоды на базе SiC могут быть дороже по сравнению с традиционными кремниевыми диодами.
• Чувствительность к условиям монтажа: Требует надлежащих условий отведения тепла для работы на максимально допустимых параметрах.

Типовое использование

• Источники питания высокой мощности
• Электрические транспортные средства
• Силовые инверторы и преобразователи
• Автотрансформаторы и бесконтактные зарядные устройства
• Промышленные установки и электросетевые системы

Рекомендации по применению

• Тепловое управление: Обеспечьте адекватное охлаждение модуля, используя радиаторы или активные системы охлаждения.
• Правильное соединение: Следуйте рекомендациям производителя и стандартам монтажа для высоковольтных компонентов.
• Тестирование и верификация: Перед внедрением в серийное производство проведите комплексные испытания модуля в реальных условиях эксплуатации.

Основные технические характеристики

• Конфигурация диодов: 2 независимых
• Технология: SiC (кремниевый карбид) Шоттки
• Максимальное обратное напряжение (Vr): 1200 В
• Средний прямой ток (Io): 100 А (DC)
• Прямое напряжение (Vf) при заданном токе (If): 1.8 В при 100 А
• Время восстановления заряда (trr): 0 нс
• Ток обратной утечки (Ir) при Vr: 400 мкА при 1200 В
• Температурный диапазон работы (Tj): -55°C ~ 175°C
• Корпус: SOT-227-4 (miniBLOC)
• Тип монтажа: На шасси

Возможные аналоги

1. IXYS - DSS1201X: аналогичный по характеристикам SiC диодный модуль.
2. Infineon - FF100R12RT4: шоттки-диод с похожими параметрами для высоковольтных приложений.
3. ROHM - SCT2H12NZGC11: кремниевый карбидный диод для применения в святленных мощностях.

Этот модуль идеально подходит для высокомощных и высоковольтных применений, обеспечивая высокую эффективность и надежность.
