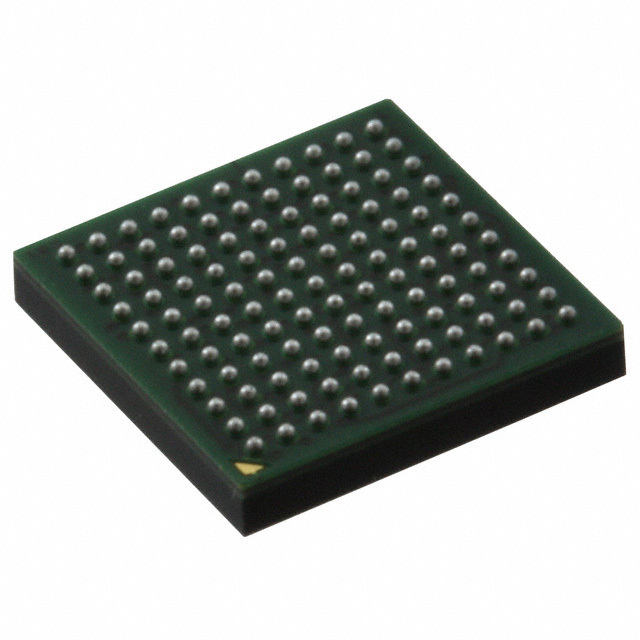

MK64FN1M0VDC12

MK64FN1M0VDC12 от NXP

Общее описание

Микроконтроллер MK64FN1M0VDC12 от компании NXP является высокопроизводительным устройством, основанным на ядре ARM® Cortex®-M4. Он поддерживает тактовую частоту до 120 МГц и оборудован 1 МБ флэш-памяти для хранения программ, а также 256 КБ оперативной памяти. Этот микроконтроллер предназначен для широкого круга приложений, включая управление в реальном времени, цифровую обработку сигналов и высокопроизводительные встроенные системы.

Преимущества

• Высокая производительность: благодаря ядру ARM® Cortex®-M4 и тактовой частоте 120 МГц.
• Большой объем памяти: 1 МБ флэш-памяти и 256 КБ оперативной памяти для хранения и обработки данных.
• Широкие возможности подключения: поддержка различных интерфейсов, включая CANbus, Ethernet, I2C, SPI, и USB.
• Множество периферийных устройств: таких как DMA, таймеры, PWM, и контроллеры аналогово-цифровых и цифрово-аналоговых преобразователей.

Недостатки

• Сложность программирования: требует опыта в разработке на ARM® Cortex®-M4.
• Высокие требования к питанию: работа при напряжении от 1.71V до 3.6V может потребовать надежного источника питания.

Типовое использование

• Промышленные контроллеры и автоматизация.
• Встроенные системы управления и мониторинга.
• Проекты Интернета вещей (IoT).
• Цифровая обработка сигналов.
• Медицинские приборы и оборудование.

Рекомендации по применению

• Для разработки удобнее использовать интегрированную среду разработки (IDE) от NXP, например, MCUXpresso.
• Рекомендуется применять в системах с требованием высокой надежности и безопасности.
• Обеспечить надлежащую разводку платы для минимизации электромагнитных помех (EMI).

Основные технические характеристики

• Архитектура: ARM® Cortex®-M4
• Размер ядра: 32-битный одноядерный
• Тактовая частота: до 120 МГц
• Подключаемость: CANbus, Ethernet, I2C, SPI, UART, USB, и других.
• Переферийные устройства: DMA, таймеры, PWM, АЦП (37 канала, 16-бит), ЦАП (2 канала, 12-бит)
• Количество I/O линий: 83 линии
• Объем флэш-памяти: 1 МБ (1М x 8)
• Оперативная память: 256 КБ
• Напряжение питания: 1.71 В - 3.6 В
• Температурный диапазон: от -40°C до +105°C
• Монтаж: поверхностный
• Корпус: 121-XFBGA (8x8)

Возможные аналоги

• STM32F407 от STMicroelectronics: аналог с ядром ARM® Cortex®-M4 и похожими характеристиками.
• ATSAME70Q21 от Microchip: также основан на ARM® Cortex®-M7 и предлагает сопоставимые параметры.
