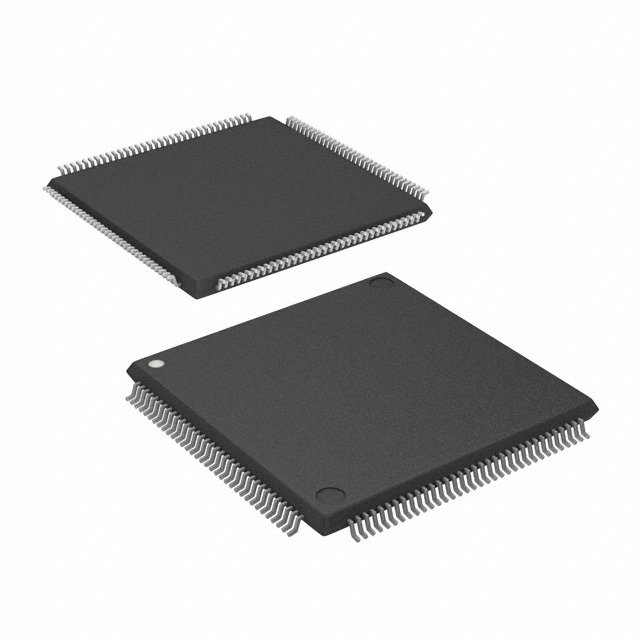

MC9S12XA512CAG

MC9S12XA512CAG от NXP

Общее описание

MC9S12XA512CAG является микроконтроллером семейства HCS12X производства NXP. Это устройство использует 16-битный процессорный ядро HCS12X и работает на частоте до 80 МГц. Микроконтроллер предоставляет 512KB флэш-памяти и 32KB оперативной памяти (RAM), а также поддерживает различные интерфейсы для подключения и управления периферийными устройствами.

Преимущества

• Высокая производительность: 16-битный HCS12X процессор с частотой до 80 МГц.
• Большой объем памяти: 512KB флэш-памяти и 32KB оперативной памяти.
• Многообразие интерфейсов: поддержка EBI/EMI, I2C, IrDA, LINbus, SCI, SPI.
• Перефирийные устройства: интеграция таких устройств как LVD (низковольтный детектор), POR (устройство начальной настройки), PWM (широтно-импульсная модуляция), WDT (сторожевой таймер).
• Расширенные температурные диапазоны: устойчивость к температурным изменениям от -40°C до +85°C.

Недостатки

• Масштабируемость: только 16-битное процессорное ядро, которое может ограничить производительность для высокоинтенсивных вычислений.
• Размер корпуса: Большой корпус 144-LQFP (20x20мм), требующий больше места на печатной плате.

Типовое использование

• Автомобильная электроника: системы управления и связи в автомобильных блоках.
• Промышленные контроллеры: управление производственными процессами и оборудованием.
• Потребительская электроника: сложные игрушки, бытовая техника и другие устройства, требующие надежного и многофункционального микроконтроллера.

Рекомендации по применению

• Используйте внешний осциллятор для стабильной работы микроконтроллера.
• Создавайте схемы с учетом температурных условий эксплуатации компонента.
• Обращайте внимание на правильность подключения I/O интерфейсов, чтобы избежать повреждений и сбоев.

Основные технические характеристики

• Процессорное ядро: HCS12X, 16-бит
• Частота: до 80 МГц
• Флэш-память: 512KB
• Оперативная память (RAM): 32KB
• EEPROM: 4KB
• Напряжение питания: 2.35V ~ 5.5V
• Количество I/O: 119
• Конвертеры данных: A/D 24x10 бит
• Тип корпуса: 144-LQFP (20x20мм)
• Диапазон рабочих температур: -40°C ~ 85°C

Возможные аналоги

• MC9S12XD256 - Микроконтроллер с аналогичными функциями и немного меньшим объемом флэш-памяти (256KB).
• MC9S12DP512 - Микроконтроллер с похожими характеристиками из того же семейства.

Этот микроконтроллер является мощным и надежным решением для многих приложений в автомобильной и промышленных отраслях.
