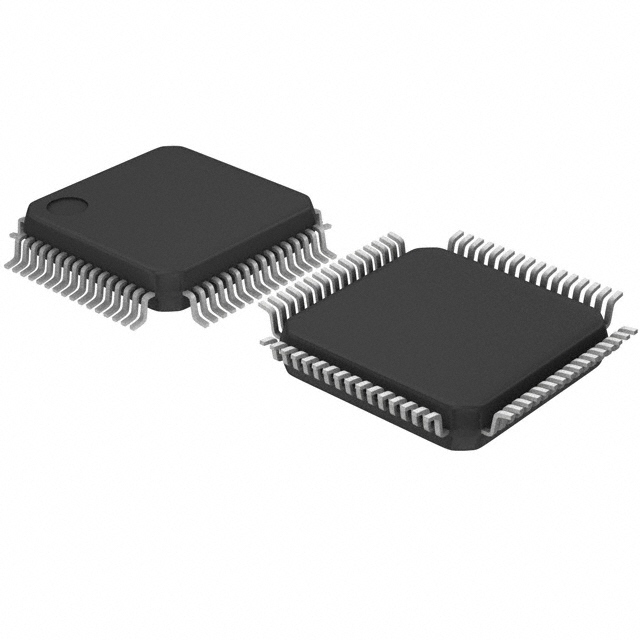

LPC2129FBD64/01,15 от NXP

Общее описание

LPC2129FBD64/01,15 – это микроконтроллер от компании NXP на базе процессора ARM7TDMI-S, предназначенный для встраиваемых систем. Он обладает высокой производительностью и низким энергопотреблением, что делает его идеальным выбором для различных приложений.

Преимущества

• Высокая производительность благодаря использованию ядра ARM7TDMI-S.
• Большой объем флеш-памяти и ОЗУ.
• Богатый набор периферийных интерфейсов, включая CAN, I2C, SPI, UART и другие.
• Широкий диапазон рабочих напряжений.
• Поддержка расширенного набора рабочих температур.

Недостатки

• Устаревшее ядро ARM7TDMI-S, не рекомендованное для новых разработок.
• Ограниченная поддержка и документация для новых проектов.

Типовое использование

• Промышленные контроллеры.
• Медицинское оборудование.
• Автоматизация зданий.
• Коммуникационные устройства.

Рекомендации по применению

• Используйте в проектах, где требуется высокая производительность при низком энергопотреблении.
• Учтите, что для новых разработок можно рассмотреть переход на более современные микроконтроллеры.
• Обеспечьте надлежащую защиту от электромагнитных помех, особенно если устройство используется в промышленных условиях.

Основные технические характеристики

• Процессор: ARM7TDMI-S.
• Размер ядра: 16/32-бит.
• Тактовая частота: до 60 МГц.
• Объем флеш-памяти: 256 КБ (256К x 8).
• ОЗУ: 16 КБ (16K x 8).
• Интерфейсы: CAN, I2C, Microwire, SPI, SSI, SSP, UART/USART.
• Периферия: POR, PWM, WDT.
• Число входов/выходов: 46.
• Аналоговые преобразователи: 4 канала 10-битных АЦП.
• Рабочее напряжение: от 1.65 В до 3.6 В.
• Тип корпуса: 64-LQFP (10x10).
• Диапазон рабочих температур: от -40°С до +85°С (TA).

Возможные аналоги

• STM32F103 от STMicroelectronics.
• ATSAM7S256 от Microchip.
• LPC1768 от NXP (если требуется переход на более современное ядро ARM Cortex-M3).

Заключение

LPC2129FBD64/01,15 – это надежный микроконтроллер с богатым набором возможностей для различных встраиваемых систем. Несмотря на устаревшее ядро, он все еще остается отличным выбором для определенных приложений.
