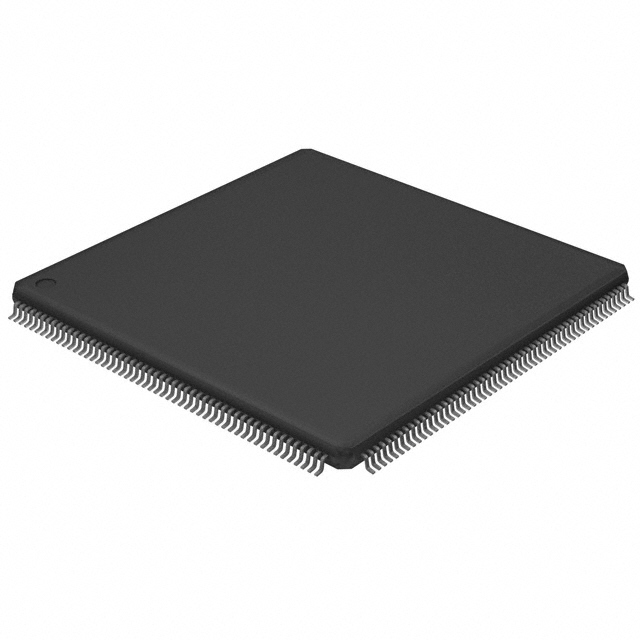

LPC1788FBD208K от NXP

Общее описание

Микроконтроллер LPC1788FBD208K разработки NXP является мощным чипом семейства LPC17xx с процессором ARM® Cortex®-M3. Он предназначен для широкого спектра встраиваемых приложений и обладает высокой производительностью при малом энергопотреблении, что делает его идеальным для сложных систем реального времени.

Преимущества

• Высокая производительность: Процессор ARM Cortex-M3 с тактовой частотой до 120 МГц.
• Большой объем памяти: 512 КБ флеш-памяти и 96 КБ SRAM, обеспечивающие хранение и быстрое выполнение программ.
• Множество периферийных устройств: Встроенные контроллеры Ethernet, USB, CANbus, PWM и поддержка интерфейсов I2C, SPI, UART и других.
• Поддержка дисплеев: Интегрированный LCD-контроллер для подключения и управления графическими экранами.

Недостатки

• Высокая сложность: Для разработки под данный микроконтроллер требуется более продвинутое понимание программирования и схемотехники.
• Стоимость: Микроконтроллер с такой функциональностью может быть дороже по сравнению с более простыми решениями.

Типовое использование

• Системы промышленной автоматики
• Комплексные встраиваемые системы
• Медицинские приборы
• Автомобильная электроника
• Промышленные контроллеры
• Устройства с графическим пользовательским интерфейсом

Рекомендации по применению

1. Планирование схемы: Внимательно продумайте схему подключения периферийных устройств для оптимального использования встроенных контроллеров.
2. Разработка ПО: Используйте современные среды разработки и библиотеки для ARM Cortex-M3 для упрощения программирования.
3. Энергопотребление: Оптимизируйте потребление энергии, используя возможности контроллера для режима низкого энергопотребления.

Основные технические характеристики

• Процессор: ARM Cortex-M3
• Частота: до 120 MHz
• Флеш-память: 512 KB
• SRAM: 96 KB
• Энергонезависимая память: 4 KB EEPROM
• Количество GPIO: 165
• Интерфейсы подключения: CANbus, EBI/EMI, Ethernet, I2C, Microwire, Memory Card, SPI, SSI, SSP, UART/USART, USB OTG
• Периферия: Brown-out Detect/Reset, DMA, I2S, LCD, Motor Control PWM, POR, PWM, WDT
• Аналоговые функции: 8-канальный 12-битный АЦП, 1-канальный 10-битный ЦАП
• Напряжение питания: 2.4V ~ 3.6V
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 208-LQFP (28x28)

Возможные аналоги

• STM32F407 от STMicroelectronics: Обладает схожими характеристиками, подходит для аналогичных приложений.
• ATSAM3X8E от Microchip Technology: Альтернативный микроконтроллер с процессором ARM Cortex-M3.
• EFM32GG990F1024 от Silicon Labs: Обладает низким энергопотреблением и подойдет для энергоэффективных приложений.

Этот мощный микроконтроллер от NXP предоставит вам широкие возможности для разработки высокопроизводительных и гибких встраиваемых систем.
