HMC624ACPSZ-EP-RL7

HMC624ACPSZ-EP-RL7 от Analog Devices

Общее описание

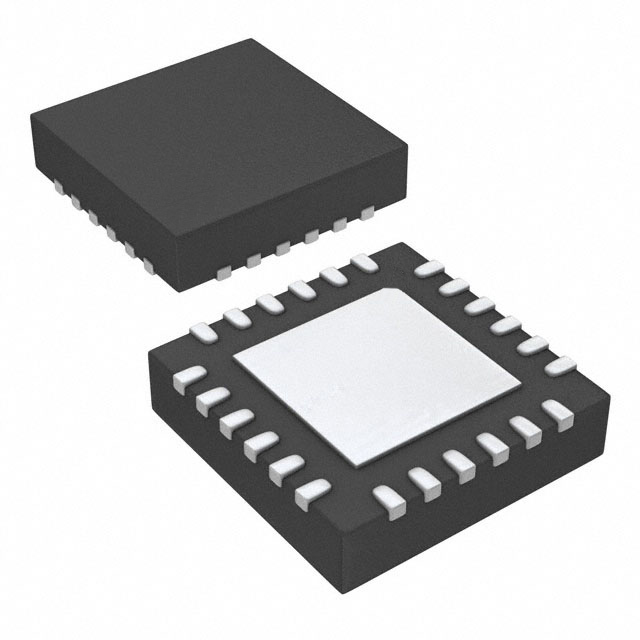

HMC624ACPSZ-EP-RL7 – это высококачественный переменный аттенюатор радиочастотного (РЧ) сигнала от компании Analog Devices, предназначенный для использования в высокочастотных приложениях. Он обеспечивает точное управление уровнем сигнала в диапазоне частот от 100 МГц до 6 ГГц, с шагом регулировки 0,5 дБ и максимальным затуханием до 31,5 дБ. Устройство выполнено в компактном 24-выводном корпусе VFQFN с расширенной площадкой для отвода тепла.

Преимущества

• Широкий диапазон частот: От 100 МГц до 6 ГГц.
• Точная настройка: Шаг регулировки 0,5 дБ.
• Высокая мощность: Может выдерживать до 360 мВт.
• Компактный корпус: 24-выводной VFQFN с улучшенным тепловым управлением.

Недостатки

• Температурные ограничения: Может ограничивать применение в экстремальных температурных условиях.

Типовое использование

• Радиочастотные системы связи
• Устройства тестирования и измерений
• Беспроводные коммуникации
• РЧ и микроволновые модули

Рекомендации по применению

• Учитывайте рабочий диапазон частот при выборе устройства.
• Используйте его для точного управления уровнями сигнала в ваших системах.
• Обеспечьте надлежащее охлаждение, чтобы избежать перегрева и сохранить работоспособность на высоких мощностях.

Основные технические характеристики

• Диапазон частот: 100 МГц - 6 ГГц
• Затухание: 0,5 дБ – 31,5 дБ
• Импеданс: 50 Ом
• Мощность: 360 мВт
• Корпус: 24-выводной VFQFN с тепловой площадкой

Возможные аналоги

• HMC624AMS8E от Analog Devices
• PE4302 от Peregrine Semiconductor
• MAAD-001040 от MACOM

HMC624ACPSZ-EP-RL7 обеспечивает точное регулирование уровня сигнала в широком диапазоне частот, что делает его идеальным выбором для различных высокочастотных приложений.
