DEMOBOARDTLE73683ETOBO1

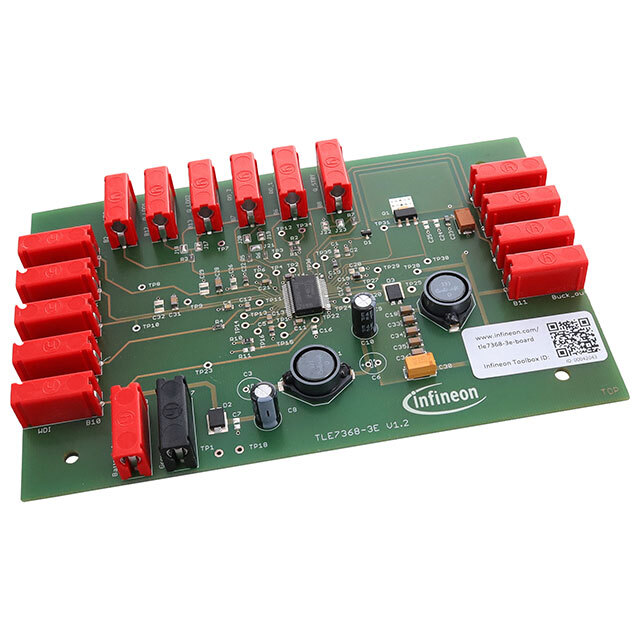

Демонстрационная плата DEMOBOARDTLE73683ETOBO1 от Infineon

Общее описание

Демонстрационная плата DEMOBOARDTLE73683ETOBO1 предназначена для оценки возможностей и работы DC-DC преобразователя с последовательным стабилизатором (Step-Down) и шестью неизолированными выходами на базе микросхемы TLE7368-3E от Infineon Technologies. Этот комплект отлично подходит для разработчиков электроники, которым необходимо оценить работоспособность и эффективность решения на основе TLE7368-3E.

Преимущества

• Широкий диапазон входного напряжения: поддержка от 4.5V до 45V.
• Наличие шести выходных каналов: стабилизированные напряжения 1.3V, 2.6V, 3.3V и три выхода с 5V.
• Высокая стабильность работы: оптимизированная схема контроля и регулирования питания.
• Поддержка различных токов нагрузки: специфичные выходные токи для разных приложений.

Недостатки

• Сложность в настройке и конфигурации для начинающих пользователей.
• Возможно, потребуется дополнительная настройка для работы в специфических условиях.

Типовое использование

• Автомобильная электроника: системы освещения, приборные панели.
• Информационные системы: серверы и сетевое оборудование.
• Промышленные автоматизированные системы: контроллеры и исполнительные механизмы.

Рекомендации по применению

• Убедитесь, что входное напряжение находится в пределах 4.5V до 45V.
• Следите за максимальными значениями выходного тока для каждого канала.
• Используйте подходящую систему охлаждения при высоких токах нагрузки.

Основные технические характеристики

• Топология регулятора: Понижающий преобразователь (Buck)
• Частота переключения: 370 кГц
• Входное напряжение: 4.5V ~ 45V
• Выходное напряжение: 1.3V, 2.6V, 3.3V, 5V, 5V, 5V
• Выходной ток: 800mA, 700mA, 105mA, 70mA, 50mA, 30mA
• Тип платы: Полностью укомплектованная

Возможные аналоги

• EVAL-TLE7368-2E
• EVAL-TLE6368G

DEMOBOARDTLE73683ETOBO1 от Infineon Technologies идеально подходит для детального тестирования и оценки возможностей TLE7368-3E в различных приложениях.
