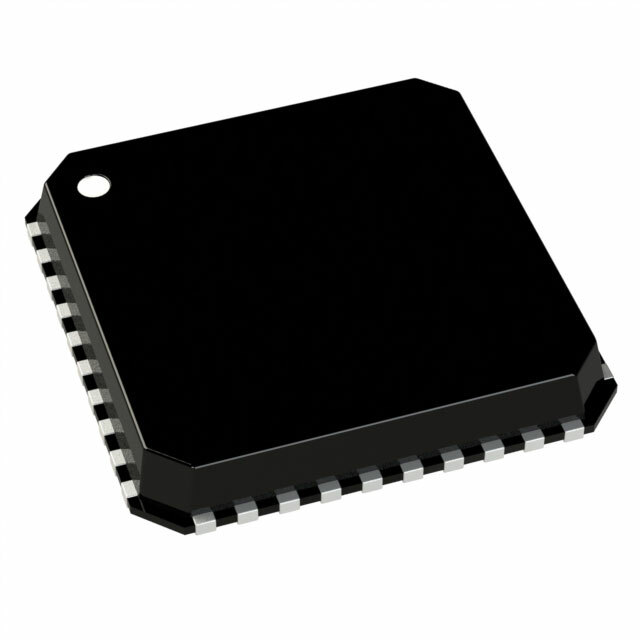

ADRF6603ACPZ-R7

Описание ADRF6603ACPZ-R7 от Analog Devices

Общее описание

ADRF6603ACPZ-R7 — это высокопроизводительный аналоговый микшер, который идеально подходит для использования в приемниках и передатчиках радиочастотных (RF) систем. Он содержит интегрированный PLL (фазовая автоподстройка частоты) и VCO (вольт-контролируемый генератор), что упрощает разработку высокочастотных схем. Устройство размещено в корпусе LFCSP (Lead Frame Chip Scale Package) с 40 выводами.

Преимущества

• Высокая производительность: Интеграция PLL и VCO снижает количество внешних компонентов и упрощает конструкцию схемы.
• Широкий диапазон частот: Работа в диапазоне от 2.1 ГГц до 2.6 ГГц делает его подходящим для широкого спектра приложений.
• Компактный корпус: Компактный 6x6 мм LFCSP корпус помогает сократить занимаемое место на печатной плате.

Недостатки

• Устаревший статус: Устройство имеет статус "обсолет" (устаревший), что может усложнить его поставку и поддержку в будущем.
• Высокий уровень шума: 15.8 дБ Noise Figure не подходит для приложений, требующих особо низкого уровня шума.

Типовое использование

• Радиочастотные (RF) приемники и передатчики
• Базовые станции для мобильной связи
• Системы беспроводной связи

Рекомендации по применению

• Минимизация паразитных индуктивностей и емкостей на печатной плате.
• Исполнение на многослойных платах для обеспечения качественного экранирования и электромагнитной совместимости.
• Использование качественного источника питания для минимизации шумов и нестабильностей.

Основные технические характеристики

• Тип RF: Мобильные системы
• Диапазон частот: 2.1 ГГц ~ 2.6 ГГц
• Количество микшеров: 1
• Усиление: 6.7 дБ
• Уровень шума (Noise Figure): 15.8 дБ
• Напряжение питания: 4.75 В ~ 5.25 В
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 40-LFCSP-VQ (6x6 мм)

Возможные аналоги

• ADRF6612: Близкий аналог с улучшенными характеристиками.
• HMC1056LP3CE: Альтернативное устройство от Analog Devices с аналогичными характеристиками.

Заключение

ADRF6603ACPZ-R7 от Analog Devices представляет собой универсальный компонент для высокочастотных схем, но учитывая его устаревший статус, рекомендуется рассмотреть также другие актуальные модели.
