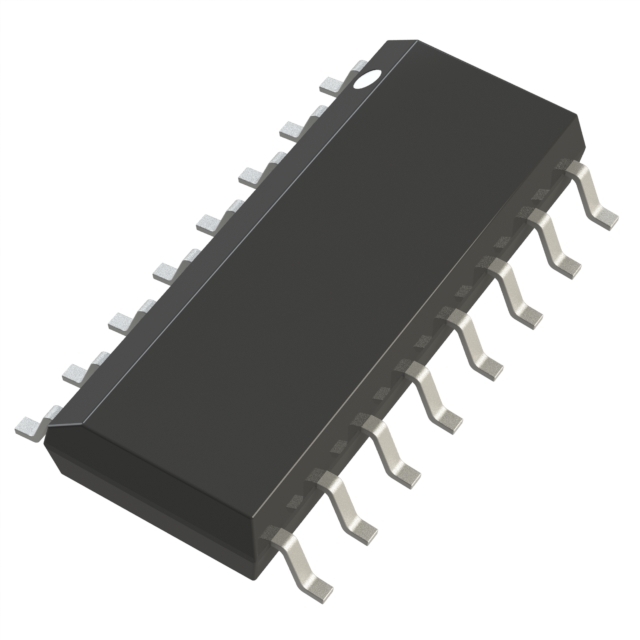

ADG513BRZ

ADG513BRZ от Analog Devices

Общее описание

ADG513BRZ от компании Analog Devices представляет собой аналоговый переключатель с 4 отдельными каналами, конфигурации SPST (однополюсной переключатель, одна группа контактов нормально открытая и одна группа контактов нормально закрытая). Этот переключатель разработан для работы в широком диапазоне напряжений питания и предлагает низкое сопротивление в активном состоянии.

Преимущества

• Многофункциональность: Включает в себя 4 отдельных коммутирующих канала.
• Низкое активное сопротивление: Максимальное сопротивление на включённый контакт составляет 30 Ом.
• Широкий диапазон питания: Поддержка как однополярного питания (3В ~ 5.5В), так и двуполярного питания (±4.5В ~ ±5.5В).
• Быстрое переключение: Время переключения составляет 200 нс для включения и 120 нс для выключения.

Недостатки

• Не подходит для высоковольтных приложений: Максимальное напряжение питания ограничено ±5.5В.
• Ограниченная рабочая температура: Поддерживает диапазон от -40°C до 85°C, что может быть недостаточно для некоторых экстремальных условий.

Типовое использование

• Аналоговые сигнальные цепи: Используется для переключения аналоговых сигналов в сложных схемах.
• Системы измерения и контроля: Применяется в измерительных приборах и системах контроля.
• Аудио и видео приложения: Используется для маршрутизации аудио и видеосигналов.

Рекомендации по применению

• Использовать при напряжении питания в указанных пределах: Обеспечивайте надлежащее питание для предотвращения повреждений.
• Тщательно разрабатывать схемы заземления: Важен качественный монтаж для минимизации перекрестных помех.
• Соответствие рабочей температуре: Использовать только в допустимом температурном диапазоне для обеспечения надежной работы.

Основные технические характеристики

• Конфигурация: SPST-NO/NC
• Количество каналов: 4
• Сопротивление в активном состоянии (типичное): 30 Ом
• Диапазон однонаправленного напряжения питания: 3В ~ 5.5В
• Диапазон двунаправленного напряжения питания: ±4.5В ~ ±5.5В
• Время переключения (включение/выключение): 200 нс, 120 нс
• Утечки тока (макс): 100 пА
• Рабочая температура: -40°C ~ 85°C
• Корпус: 16-SOIC (0.154", 3.90 мм ширина)

Возможные аналоги

• ADG5412BRUZ: Более усовершенствованный аналоговый переключатель с улучшенными характеристиками.
• MAX306CPE+: Максимальный аналог с аналогичными характеристиками.
• CD74HC4066M96: Альтернативный переключатель, отличающийся форм-фактором и характеристиками.

Используя ADG513BRZ, вы обеспечиваете высокое качество и надежность ваших аналоговых приложений, удовлетворяя требования различных промышленных стандартов.
