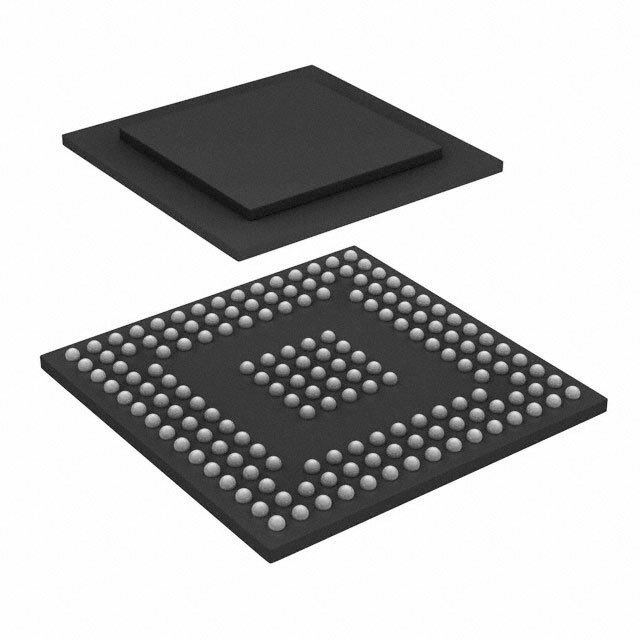

AD9164BBCZRL

Описание компонента AD9164BBCZRL от Analog Devices

Общее описание: AD9164BBCZRL от Analog Devices - это высокопроизводительный 16-битный ЦАП (цифро-аналоговый преобразователь) с максимальной скоростью дискретизации 12 GSPS (гига-сэмплов в секунду). Этот компонент также включает в себя функции прямого цифрового синтеза (DDS), что делает его идеальным для использования в RF (радиочастотных) приложениях.

Преимущества:

• Высокая скорость дискретизации и разрешение обеспечивают отличное качество сигнала.
• Интеграция DDS упрощает разработку системы и снижает общее количество необходимых компонентов.
• Поддержка стандарта JESD204B для упрощения системной интеграции и повышения производительности передачи данных.

Недостатки:

• Высокая стоимость по сравнению с более низкопроизводительными ЦАП.
• Требует тщательного проектирования печатной платы и схемы питания для обеспечения стабильной работы.

Типовое использование:

• Радиочастотные передатчики
• Базовые станции беспроводной связи
• Тестовое и измерительное оборудование
• Системы связи с высокой пропускной способностью

Рекомендации по применению:

• Используйте качественные компоненты для питания и заземления, чтобы минимизировать шум и помехи.
• При проектировании печатной платы учитывайте требования к монтажу и теплоотводу.
• Обеспечьте правильную конфигурацию интерфейса JESD204B для оптимальной работы.

Основные технические характеристики:

• Разрешение: 16 бит
• Максимальная скорость дискретизации: 12 GSPS
• Интерфейс: JESD204B
• Рабочая температура: от -40°C до +85°C
• Корпус: 165-Ball CSPBGA (8mm x 8mm)

Возможные аналоги:

• LTC2000 от Linear Technology
• DAC3484 от Texas Instruments

Этот ЦАП является отличным выбором для разработчиков, нуждающихся в высокопроизводительном решении для радиочастотных и других высокоскоростных приложений.
