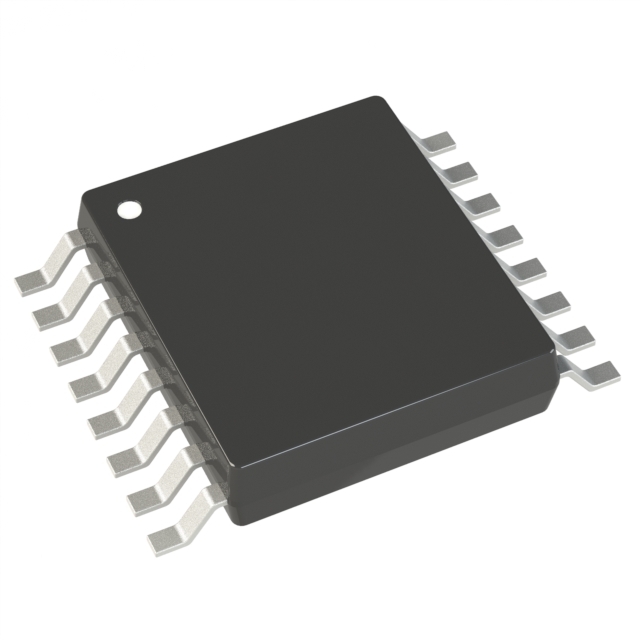

AD8346ARUZ

AD8346ARUZ от Analog Devices

Общее описание

AD8346ARUZ от компании Analog Devices представляет собой широкополосный модулятор ВЧ сигналов, предназначенный для работы с частотами от 800 МГц до 2,5 ГГц. Модулятор поддерживает различные виды модуляции, включая AM, PM и SSB. Этот компонент выполнен в компактном корпусе TSSOP-16 и предназначен для поверхностного монтажа, что делает его подходящим как для серийного производства, так и для прототипирования.

Преимущества

• Широкий диапазон рабочих частот: поддержка частот от 800 МГц до 2,5 ГГц.
• Высокая линейность и низкий уровень шумов: обеспечивают высокое качество сигнала.
• Компактный корпус: TSSOP-16 для удобства монтажа на печатную плату.
• Низкое энергопотребление: рабочий ток составляет всего 55 мА.

Недостатки

• Чувствительность к электромагнитным помехам: требует качественного экранирования и правильного разведения на плате.
• Ограниченное выходное напряжение: -6 дБм, что может потребовать дополнительного усиления сигнала.

Типовое использование

• Радиочастотные системы связи
• Телевизионные передатчики
• Системы беспроводной связи
• Радиопередатчики и радиоприемники
• Системы измерения и тестирования

Рекомендации по применению

• Обеспечьте хорошую стабилизацию питания, чтобы минимизировать влияние шумов.
• Используйте качественные пассивные компоненты для согласования импеданса.
• Разводите высокочастотные сигналы на печатной плате с учетом особенностей микроволновой техники.

Основные технические характеристики

• Частота несущего сигнала (LO): 800 МГц ~ 2,5 ГГц
• Частота радиосигнала (RF): 800 МГц ~ 2,5 ГГц
• P1dB: -3 дБм
• Уровень шумов: -147 дБм/Гц
• Выходная мощность: -6 дБм
• Ток питания: 55 мА
• Напряжение питания: 2,7В ~ 5,5В
• Тестовая частота: 1,9 ГГц
• Тип монтажа: Поверхностный монтаж
• Корпус: 16-TSSOP (4.4 мм ширина)

Возможные аналоги

• HMC559A от Analog Devices
• LT5575 от Analog Devices
• MAX2027 от Maxim Integrated

Для получения более подробной информации можно обратиться к [datasheet на сайте производителя](https://www.analog.com/media/en/technical-documentation/data-sheets/AD8346.pdf).
