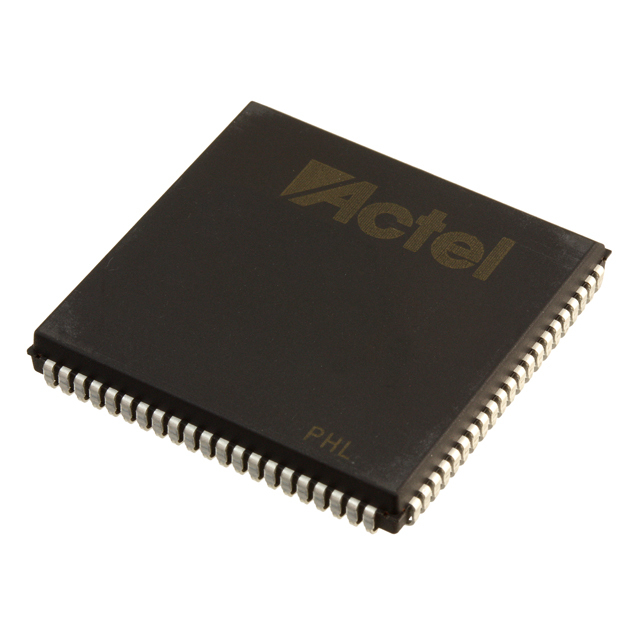

A42MX09-PLG84

Описание для A42MX09-PLG84 от Microchip

Общее описание

A42MX09-PLG84 — это интегральная схема (Programmable Logic Device, PLD) из семейства FPGA (Field Programmable Gate Array) компании Microchip Technology. Она позволяет пользователям конфигурировать цифровую логику для выполнения разнообразных задач, что делает ее пригодной для широкого спектра приложений. Корпус устройства — 84-выводный PLCC (Plastic Leaded Chip Carrier), что обеспечивает надежный монтаж на поверхность печатной платы.

Преимущества

• Гибкость: Программируемая пользователем FPGA позволяет динамически изменять конфигурацию устройства, подстраиваясь под различные задачи.
• Высокая плотность логики: 14,000 эквивалентных логических вентилей предоставляют достаточно ресурсов для сложных вычислительных операций.
• Надежность: Установка в корпусе PLCC с 84 выводами гарантирует механическую устойчивость и защищенность.

Недостатки

• Энергопотребление: Большее энергопотребление по сравнению с менее мощными PLD.
• Размер корпуса: Корпус PLCC может занимать больше места на печатной плате по сравнению с более компактными решениями.

Типовое использование

• Проектирование цифровых систем, где требуется гибкая настройка логики.
• Прототипирование и разработка сложных цифровых устройств.
• Встраиваемые системы, требующие конфигурируемых логических элементов.

Рекомендуемые применения

• Индустриальная автоматика.
• Телекоммуникационные системы.
• Аэрокосмическая и военная электроника.
• Встраиваемые системы управления и контроля.

Основные технические характеристики

• Количество I/O: 72
• Количество вентилей: 14,000
• Напряжение питания: 3V ~ 3.6V, 4.75V ~ 5.25V
• Диапазон температур эксплуатации: 0°C ~ 70°C (TA)
• Тип монтажа: Поверхностный монтаж (Surface Mount)
• Корпус: 84-выводный PLCC (Plastic Leaded Chip Carrier, 29.31мм x 29.31мм)

Возможные аналоги

• XC9536XL-10VQ44C от Xilinx
• EPF10K10QC208-4 от Altera
• LFXP2-5E-5TN144C от Lattice

Семейство A42MX предоставляет надёжные и гибкие решения для широкого спектра задач, требующих программируемых логических устройств.
