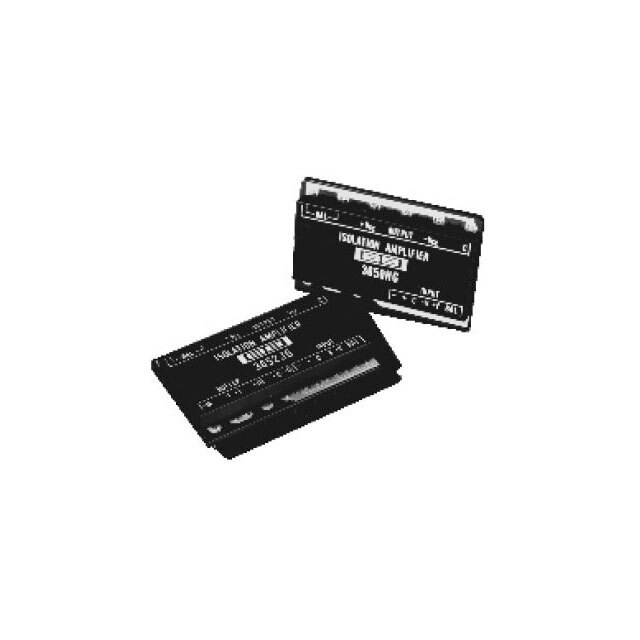

3650HG

Описание компонента 3650HG от Texas Instruments

Общее описание:

3650HG - это изолированный операционный усилитель от Texas Instruments, предназначенный для использования в приложениях, где требуется высокая степень изоляции между входом и выходом. Устройство обеспечивает оптическую изоляцию сигналов, что позволяет защитить низковольтные компоненты от высоких напряжений.

Преимущества:

• Высокая степень изоляции (до 4000Vp), что обеспечивает надежную защиту компонентов.
• Низкий уровень входного смещения (5 mV) и входного тока смещения (10 nA), что улучшает точность сигнала.
• Широкий диапазон рабочих температур от 0°C до 85°C, позволяющий использовать устройство в различных условиях.

Недостатки:

• Устаревший статус компонента может затруднить его приобретение и поддержку.
• Ограниченная полоса пропускания (15 kHz), что может не подходить для приложений с высокой частотой сигнала.

Типовое использование:

3650HG часто используется в медицинском оборудовании, системах управления промышленным оборудованием и других приложениях, где требуется изоляция для защиты чувствительной электроники.

Рекомендации по применению:

• Используйте компонент в приложениях, где необходима высокая степень изоляции для защиты от высоких напряжений.
• Учитывайте ограничения по полосе пропускания при проектировании системы.

Основные технические характеристики:

• Тип усилителя: Изоляционный
• Количество каналов: 1
• Скорость нарастания напряжения: 1.2V/µs
• Полоса пропускания: 15 kHz
• Входное смещение напряжения: 5 mV
• Ток смещения входа: 10 nA
• Температурный диапазон: 0°C ~ 85°C
• Тип монтажа: сквозное отверстие
• Корпус: 32-CDIP

Возможные аналоги:

Из-за устаревшего статуса 3650HG, рекомендуется рассмотреть современные аналоги с подобными функциями, такие как ADuM4190 от Analog Devices или ISO124 от Texas Instruments для приложений, требующих высокой степени изоляции.
